DBC vs. DPC-Keramiksubstrate: Ein technischer Vergleich für Leistungselektronik-Designer
Die Auswahl des richtigen Keramiksubstrats ist eine entscheidende Entscheidung in der Leistungselektronik und beim Design von Hochfrequenzschaltungen. Zwei führende Technologien dominieren den Markt: DBC-Substrate (Direct Bonded Copper) und DPC-Substrate (Direct Plated Copper) . Für Ingenieure und Beschaffungsspezialisten in der Leistungshalbleiter- , Automobil- und HF-Industrie ist es von entscheidender Bedeutung, ihre grundlegenden Unterschiede in Herstellung, Leistung und Anwendung zu verstehen. Dieser Leitfaden bietet einen klaren Vergleich, der Sie bei der Materialauswahl unterstützt.
1. Kernherstellungsprozess: Eine Geschichte zweier Techniken
Der grundlegende Unterschied liegt in der Art und Weise, wie die Kupferschicht mit der Keramikbasis verbunden ist, was zu sehr unterschiedlichen Struktur- und Leistungsergebnissen führt.
DBC-Verfahren (Direct Bonded Copper).
Prinzip: Ein Hochtemperaturprozess (1065 °C – 1083 °C), bei dem Sauerstoff eine eutektische Cu-O-Flüssigkeit bildet und eine chemische metallurgische Verbindung zwischen der Kupferfolie und der Keramik (Al₂O₃ oder AlN) herstellt.
Schlüsselschritt: Präzise Kontrolle der eutektischen Temperatur und des Sauerstoffgehalts. Die Voroxidation der Kupferfolie ist entscheidend für die Erzielung der hochfesten Bindungseigenschaften eines zuverlässigen DBC-Keramiksubstrats .
DPC-Prozess (Direct Plating Copper).
Prinzip: Ein Niedertemperaturprozess (<300 °C) unter Verwendung von Halbleitertechniken. Auf die Keramik wird eine Keimschicht aufgesputtert, anschließend erfolgt die Photolithographie zur Definition des Schaltkreismusters und die Galvanisierung zum Aufbau der Kupferdicke.
Schlüsselschritt: Galvanisieren mittels Fülltechnik. Die Qualität der gesputterten Haftschicht (z. B. Ti, Cr) ist entscheidend für die Haftfestigkeit in diesem DPC-Keramiksubstrat .
2. Vor- und Nachteile: Leistung vs. Präzision

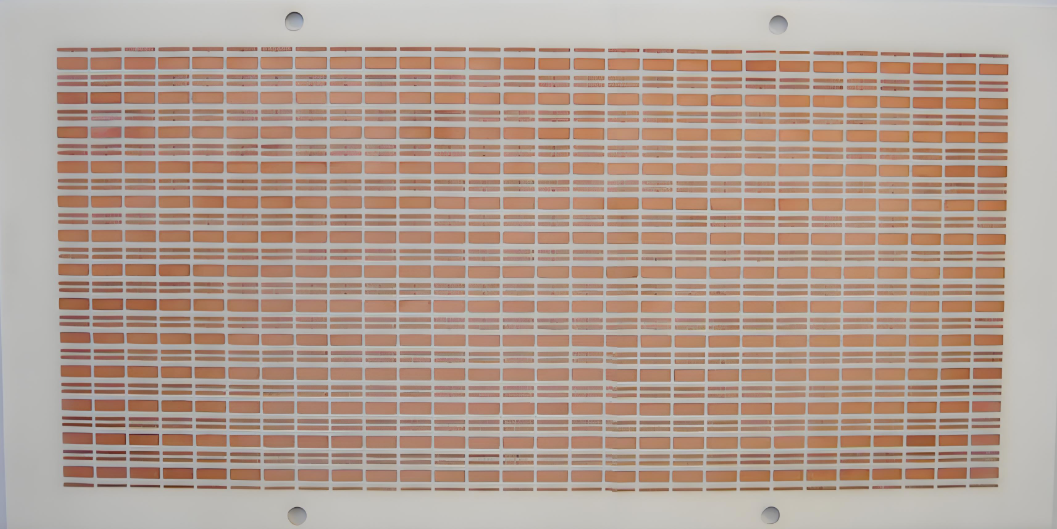

DBC-Substrat
Vorteile:
- Überragende Wärmeleistung: Hervorragende Wärmeleitfähigkeit und Wärmeverteilung durch dickes Kupfer.
- Hohe Zuverlässigkeit und Bindungsstärke: Die chemische Bindung bietet eine außergewöhnliche mechanische und thermische Widerstandsfähigkeit.
- Ideal für hohe Leistungen/Ströme: Dicke Kupferschichten (typischerweise 100–600 μm) bewältigen hohe Ströme und eignen sich daher perfekt für elektronische Keramiksubstrate und IGBT-Module in der Automobilindustrie .
Nachteile:
- Höhere Kosten: Erfordert fortschrittliche Hochtemperaturausrüstung und präzise Prozesssteuerung.
- Eingeschränkte Funktionsauflösung: Im Vergleich zu DPC weniger geeignet für sehr feine Linien/Abstände.
- Risiko thermischer Spannung: Hochtemperaturverklebungen können Spannungen hervorrufen und erfordern eine sorgfältige Konstruktion.

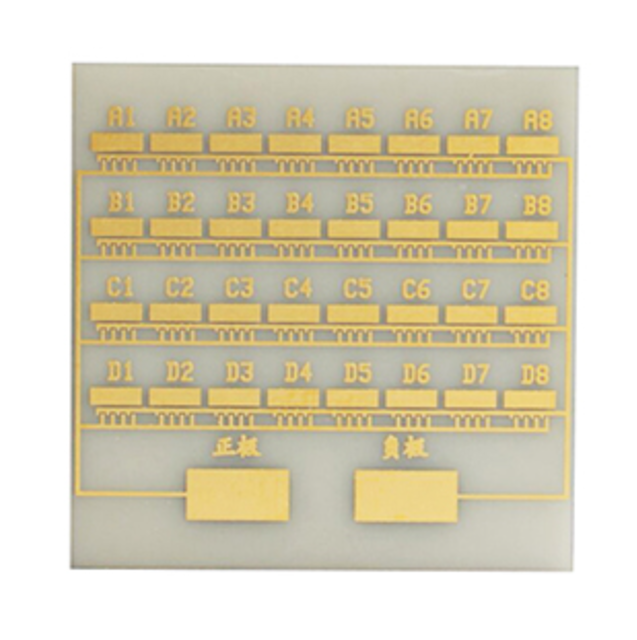

DPC-Substrat
Vorteile:
- Fine-Line-Fähigkeit: Ermöglicht hochdichte Verbindungen und komplexe Schaltkreise, ideal für Mikrowellen-HF-Keramiksubstrate und Lasertreiber.
- Niedertemperaturprozess: Verhindert thermische Belastung der Materialien, geeignet für temperaturempfindliche Komponenten.
- Gute Oberflächenebenheit: Hervorragend geeignet für Prozesse, die eine hohe Ebenheit erfordern.
Nachteile:
- Geringere Stromkapazität: Galvanisiertes Kupfer ist dünner, was die Strombelastbarkeit begrenzt.
- Mäßige Bindungsstärke: Die Haftung zwischen plattiertem Metall und Keramik ist schwächer als die chemische Bindung von DBC.
- Umweltbedenken: Beim Galvanisierungsprozess entsteht Abfall, der behandelt werden muss.
3. Anwendungsmerkmale: Auswahl des richtigen Werkzeugs für den Job
DBC-Substratanwendungen
Dominiert in Szenarien mit hoher Leistung und hoher Zuverlässigkeit . Sein dickes Kupfer und die robuste Bindung machen es zum Standard für:
- IGBT- und Leistungsmodule: Für Elektrofahrzeuge, industrielle Motorantriebe und Wechselrichter für erneuerbare Energien.
- Hochleistungs-LED-Verpackung: Wo eine effektive Wärmeableitung im Vordergrund steht.
- Automobil- und Luft- und Raumfahrt-Energiesysteme: Anspruchsvolle Umgebungen, die Haltbarkeit bei Temperaturwechsel erfordern.
Beispielsweise wird unser Aluminiumoxid-Keramik-DBC-Substrat häufig in Traktionswechselrichtern der nächsten Generation eingesetzt.
DPC-Substratanwendungen
Hervorragend geeignet für hochpräzise Hochfrequenzanwendungen, die komplizierte Schaltkreise erfordern:
- HF- und Mikrowellenschaltungen: Filter, Verstärker und Antennenmodule, bei denen es auf feine Leitungen ankommt.
- Laserdiode (LD) und photonische Verpackung: Präzise Ausrichtung und Signalintegrität sind der Schlüssel.
- Dick-/Dünnschicht-Hybridschaltungen: Als Basis für metallisierte Substrate für Dünnschichtschaltungen , Integration von Widerständen und Kondensatoren.
Schnellauswahlhilfe für Ingenieure
Nutzen Sie diese Entscheidungsmatrix als Ausgangspunkt:
- Wählen Sie DBC, wenn: Ihre Priorität maximale thermische Leistung, hohe Ströme und höchste Zuverlässigkeit in rauen Umgebungen ist (z. B. Leistungshalbleiter-Keramiksubstrate für Elektrofahrzeuge).
- Wählen Sie DPC, wenn: Ihre Priorität auf Fine-Pitch-Schaltkreisen, Hochfrequenzleistung oder der Integration mit Dünnschichtelementen (z. B. einem Dpc-Substrat für ICs in einem Sensorgehäuse) liegt.
Häufig gestellte Fragen (FAQ)
Kann DPC Hochleistungsanwendungen wie IGBTs bewältigen?
DPC ist im Allgemeinen nicht die erste Wahl für Hochleistungs-IGBTs. Seine dünnere Kupferschicht hat eine geringere Stromtragfähigkeit und seine Haftfestigkeit ist bei extremen Temperaturwechseln im Vergleich zu DBC weniger robust. Für Hochleistungsmodule werden DBC oder AMB (Active Metal Brazing) bevorzugt.
Ist DBC für Hochfrequenz-HF-Designs geeignet?
Während DBC für HF verwendet werden kann, können seine dickere Metallisierung und typischerweise größere Strukturgrößen bei sehr hohen Frequenzen zu parasitärer Induktivität und Kapazität führen. DPC ist mit seiner Feinleitungsfähigkeit normalerweise für Mikrowellen- und HF-Schaltungen über einigen GHz überlegen.
Welcher Prozess ist kostengünstiger?
Es gibt keine einfache Antwort. DPC kann bei komplexen Mustern niedrigere Werkzeugkosten verursachen, bei dickem Kupfer kann es jedoch teurer pro Einheit sein. DBC ist mit höheren Kosten für die anfängliche Prozesseinrichtung verbunden, kann jedoch für großvolumige Hochleistungsanwendungen, bei denen die Leistung die Kosten rechtfertigt, sehr kosteneffektiv sein.
Abschluss
DBC und DPC sind komplementäre Technologien, die sich jeweils in ihrem eigenen Bereich auszeichnen. DBC-Substrate sind die Arbeitspferde leistungsstarker, hochzuverlässiger Elektronik, während DPC-Substrate die Präzisionskünstler für hochdichte Hochfrequenzschaltungen sind. Die optimale Wahl hängt von einer klaren Analyse der thermischen, elektrischen, mechanischen und Kostenanforderungen für Ihr spezifisches Projekt ab. Die Partnerschaft mit einem erfahrenen Hersteller wie Puwei, der beide Prozesse beherrscht, gewährleistet den Zugriff auf die richtige Technologie und fachkundige Beratung für Ihre Anforderungen an Keramiksubstrate .
