Aluminiumnitridkeramik: Der Motor hinter der Elektronik der nächsten Generation
Im unermüdlichen Streben nach höherer Leistung, größerer Effizienz und kompakteren Geräten ist das Wärmemanagement nicht mehr nur eine technische Herausforderung – es ist ein grundlegendes Hindernis für den Fortschritt. Hier kommt Aluminiumnitrid (AlN)-Keramik eine entscheidende Bedeutung zu. Da der Weltmarkt für diese fortschrittlichen Materialien voraussichtlich stetig wachsen wird und der Umsatz von etwa 1,23 Milliarden US-Dollar im Jahr 2024 auf fast 1,96 Milliarden US-Dollar im Jahr 2031 steigen soll, ist es für Designer und Hersteller in den Bereichen Halbleiter, Automobil und HF-Mikrowellen von entscheidender Bedeutung, ihre Fähigkeiten zu verstehen.
Warum AlN die Standards für das Wärmemanagement neu definiert
Aluminiumnitrid ist eine synthetische Keramik, die eine hohe Wärmeleitfähigkeit mit hervorragender elektrischer Isolierung meisterhaft kombiniert. Im Gegensatz zu Metallen, die sowohl Wärme als auch Strom leiten, leitet AlN die Wärme effizient von empfindlichen Komponenten ab und bleibt gleichzeitig ein zuverlässiger Isolator. Seine Wärmeleitfähigkeit, die in fortschrittlichen Formulierungen bis zu 250 W/m·K erreicht[Zitat:6], konkurriert mit der von Metallen, jedoch ohne elektrische Kompromisse. Darüber hinaus entspricht sein Wärmeausdehnungskoeffizient nahezu dem von Silizium, wodurch die mechanische Belastung in Halbleitergehäusen reduziert und die langfristige Zuverlässigkeit verbessert wird.

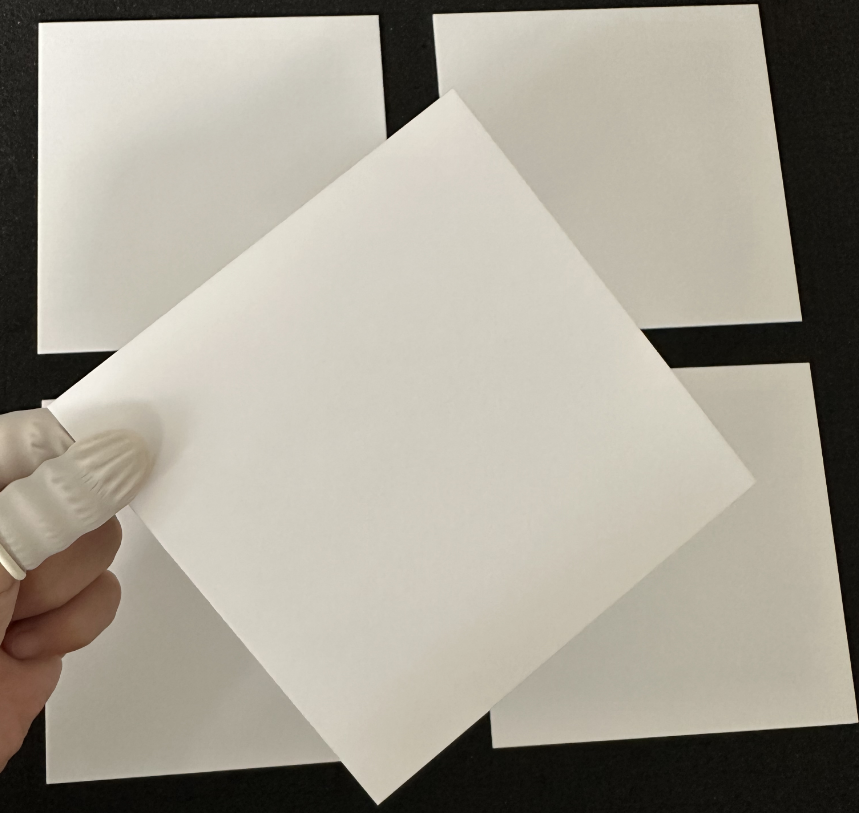

AlN-Keramiksubstrate: Die entscheidende Grundlage für Hochleistungsschaltungen
Ein AlN-Keramiksubstrat dient als robuste, wärmeleitende Grundlage für elektronische Schaltkreise. Es ist der unbesungene Held bei Anwendungen, bei denen ein Scheitern keine Option ist. Die Branche skaliert die Produktion schnell, um der Nachfrage gerecht zu werden, und baut durch neue Partnerschaften Produktionskapazitäten in der Größenordnung von Zehntausenden Einheiten pro Monat auf[Zitat:2].
Die Überlegenheit einer AlN-Keramikplatine liegt in einer leistungsstarken Kombination von Eigenschaften, die für moderne Elektronik unerlässlich sind:
- Unübertroffene Wärmeableitung: Verhindert Überhitzung in Designs mit hoher Leistungsdichte und sorgt so für Gerätestabilität und Langlebigkeit.
- Hervorragende elektrische Isolierung: Hält auch bei erhöhten Temperaturen einen hohen elektrischen Widerstand aufrecht und gewährleistet so die Systemsicherheit.
- Mechanische und chemische Robustheit: Beständig gegen Verschleiß, Thermoschock und Korrosion, wodurch es für raue Umgebungen geeignet ist, von der Motorhaube von Kraftfahrzeugen bis hin zu Luft- und Raumfahrtsystemen.
Innovation vorantreiben: Schlüsselanwendungen von AlN-Keramik
Die einzigartigen Eigenschaften von Aluminiumnitrid-Keramik eröffnen neue Möglichkeiten in mehreren Spitzenindustrien. So treiben sie Innovationen voran:
1. Leistungshalbleiter und Automobilelektronik
In Elektrofahrzeugen und erneuerbaren Energiesystemen erzeugen IGBTs und SiC/GaN-Leistungsmodule enorme Wärme. AlN-Keramiksubstrate sind die bevorzugte Wahl für diese Hochleistungsgerätepakete, da sie die Wärme effizient vom Halbleiterchip ableiten. Diese Fähigkeit ist entscheidend für die Maximierung der Leistungsdichte, die Verbesserung der Effizienz und die Gewährleistung der von der Automobilelektronik geforderten Zuverlässigkeit [Zitat:1][Zitat:9].
2. HF-Mikrowellen- und Kommunikationssysteme
Da 5G/6G-Netzwerke und Radarsysteme immer höhere Frequenzen erreichen, wird die Signalintegrität immer wichtiger. AlN-Keramiksubstrate bieten einen geringen dielektrischen Verlust und ein hervorragendes Wärmemanagement für Mikrowellen-HF- Schaltkreise und minimieren Signalverzerrungen und wärmebedingte Leistungsdrift in Verstärkern und Transceivern[Zitat:2].
3. Fortschrittliche Optoelektronik und Lasersysteme
Hochleistungs- LEDs und Laserdioden erfordern eine präzise thermische Steuerung, um Wellenlängenstabilität und Ausgangsleistung aufrechtzuerhalten. AlN-Keramikkühlkörper und -substrate bieten die ideale Lösung und fungieren als Laserkeramikkühlkörper , der die konzentrierte Wärme von Laserverbindungen effektiv verwaltet, was auch für optische Kommunikationsmodule in Rechenzentren von entscheidender Bedeutung ist[Zitat:1][Zitat:2].
Jenseits von Substraten: Die Vielseitigkeit von AlN-Keramikscheiben und -Komponenten

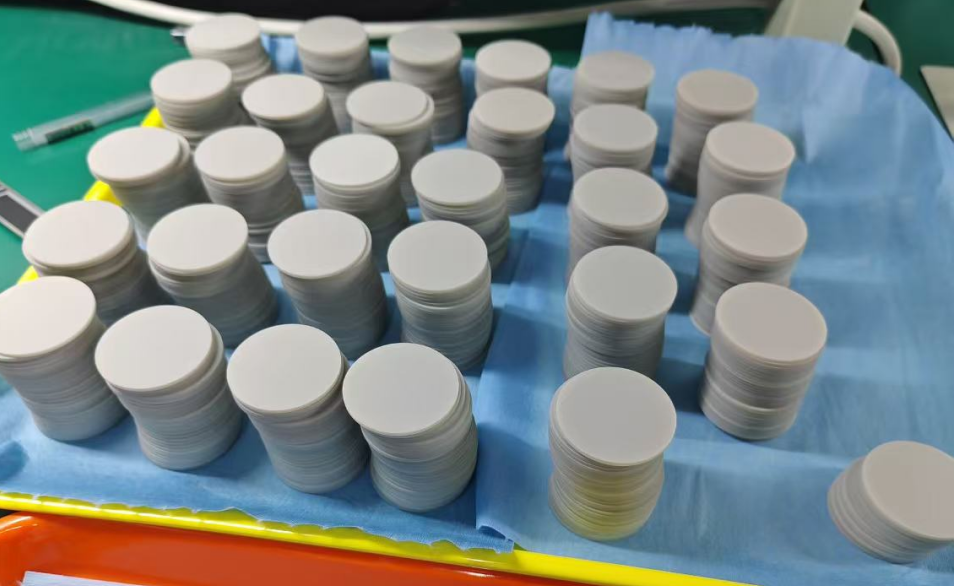

Während Substrate unerlässlich sind, erstreckt sich der Nutzen von AlN auf präzise Strukturformen. AlN-Keramikscheiben und kundenspezifische AlN-Keramikkomponenten sind unverzichtbar für Anwendungen, die spezielle Formen, hervorragende Isolierung und Wärmeleitfähigkeit erfordern. Dazu gehören:
- Isolierende Abstandshalter und Fenster in Halbleiterverarbeitungsgeräten unter Ausnutzung der Plasmabeständigkeit von AlN[Zitat:3].
- Wärmemanagementplatten für Sensoren und kritische AlN-Keramikstrukturteile in der Luft- und Raumfahrt.
- Substrate für Hochfrequenz-Oberflächenwellenfilter (SAW), ermöglicht durch die piezoelektrischen Eigenschaften von AlN in Einkristallform[Zitat:4].
Navigieren in Ihrer AlN-Keramikauswahl: Eine Kurzanleitung
Die Wahl der richtigen AlN-Lösung ist entscheidend. Befolgen Sie diesen einfachen Vorgang:
- Anforderungen definieren: Identifizieren Sie die Hauptanforderungen: maximaler Wärmefluss (W/m·K), elektrische Isolierung (Durchbruchspannung) und mechanische Abmessungen.
- Wählen Sie den Formfaktor: Entscheiden Sie sich zwischen einem Standard -AlN-Keramiksubstrat , einer individuell geformten AlN-Keramikscheibe oder einer komplexeren Komponente.
- Geben Sie die Endbearbeitung an: Bestimmen Sie, ob Sie ein blankes („weißes“) Substrat oder eines mit Metallisierung (DBC, DPC, AMB) für die Schaltungsstrukturierung benötigen[citation:5][citation:7].
- Arbeiten Sie mit einem Experten zusammen: Arbeiten Sie frühzeitig mit einem Hersteller wie Puwei zusammen, um dessen Fachwissen in Bezug auf Materialeigenschaften und Präzisionsfertigung zu nutzen.
Häufig gestellte Fragen zu Aluminiumnitridkeramik
F: Wie schneidet AlN im Vergleich zu Aluminiumoxid (Al2O3) als Substratmaterial ab?
A: Während Aluminiumoxid kostengünstig und weit verbreitet ist, bietet AlN eine 5–10-mal höhere Wärmeleitfähigkeit (170–250 gegenüber 20–30 W/m·K). Dies macht AlN für Anwendungen mit hoher Leistungsdichte unverzichtbar, bei denen der thermische Widerstand von Aluminiumoxid ein Engpass wäre[Zitat:9].
F: Können AlN-Substrate für die Schaltungsherstellung metallisiert werden?
A: Ja, absolut. AlN wird üblicherweise zur Herstellung von Hochleistungs- AlN-Keramikleiterplatten mithilfe von Verfahren wie Direct Bonded Copper (DBC) oder Direct Plating Copper (DPC) verwendet. Diese kupferkaschierten AlN-Keramikplatinen sind Standard bei der Herstellung von Leistungsmodulen[Zitat:7].
F: Ist die AlN-Lieferkette belastbar?
A: Der Markt ist robust und wächst. Obwohl die Produktionslandschaft historisch konzentriert ist, diversifiziert sie sich. Insbesondere hat sich China zu einem bedeutenden Produzenten entwickelt und trägt zum Aufbau einer widerstandsfähigen globalen Lieferkette für Keramiksubstrate mit hoher Wärmeleitfähigkeit bei [Zitat:8][Zitat:10].
Da sich die Grenzen der Elektronik aufgrund der Trends in den Bereichen Elektrifizierung, Konnektivität und Miniaturisierung immer weiter ausdehnen, erweist sich Aluminiumnitridkeramik als entscheidendes Basismaterial. Von der Wärmeregulierung im Wechselrichter eines Elektroautos bis hin zur Gewährleistung der Signalklarheit in einer 6G-Basisstation – die fortschrittlichen Eigenschaften von AlN-Substraten und -Komponenten bieten die thermische und elektrische Grundlage, die die Technologie der nächsten Generation erfordert.
