Aluminina -Keramik -Isolator Keramikring

Produktübersicht

Der Keramikring von Alumina-Keramikisolator ist eine Hochleistungskomponente, die für elektrische und mechanische Systeme, die außergewöhnliche Isolationseigenschaften und mechanische Unterstützung benötigt, wesentlich sind. Dieses fortschrittliche elektronische Keramikprodukt wird aus Aluminiumoxid mit hoher Purity (Al₂o₃-Gehalt über 95%) hergestellt und liefert überlegene elektrische Isolierung, thermische Stabilität und chemische Resistenz. Als spezielle Form von Aluminiumoxid -Keramik -Strukturkomponenten bietet es eine zuverlässige Leistung bei anspruchsvollen Anwendungen in Bezug auf Stromübertragung, Elektronikherstellung, industrielle Geräte und harte Umweltanwendungen.

Unsere Keramikringe sind präzisionsmotorisiert, um internationale Standards zu erfüllen, und bieten eine konsistente Qualität und Leistung, die herkömmliche Isolationsmaterialien übersteigt. Mit ausgezeichneter dielektrischer Festigkeit, mechanischer Haltbarkeit und thermischen Managementfähigkeiten gewährleisten sie die betriebliche Sicherheit und Effizienz in kritischen Systemen.

Technische Spezifikationen

• Materialzusammensetzung: Aluminiumoxid mit hoher Purity (al₂o₃ ≥ 95%)
• Volumenwiderstand: > 10¹⁴ ω · cm bei Raumtemperatur
• Dielektriefestigkeit: 15-25 kV/mm
• Dielektrizitätskonstante: 9-10 bei 1 MHz
• Wärmeleitfähigkeit: 15-30 w/(m · k)
• Wärmeleitkoeffizient: 6-8 × 10⁻⁶/° C
• Maximale Betriebstemperatur: 1600 ° C
• Biegefestigkeit: 200-350 MPa
• Druckfestigkeit: 2000-2800 MPa
• Härte: MOHS 9 (ca. 1500-1650 HV)
• Oberflächenbeschaffung: Anpassbar (Standard RA ≤ 0,4 µm)
• Dichte: 3,6-3,9 g/cm³

Produktbilder

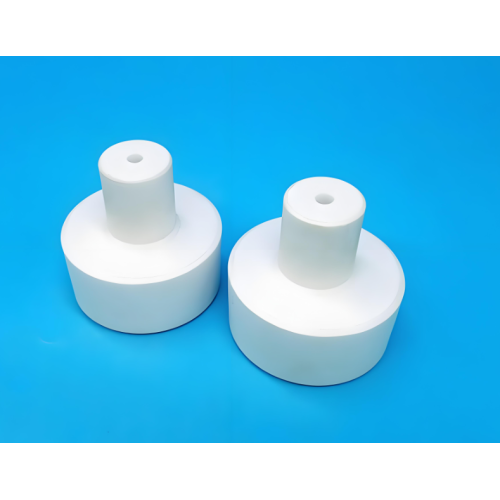

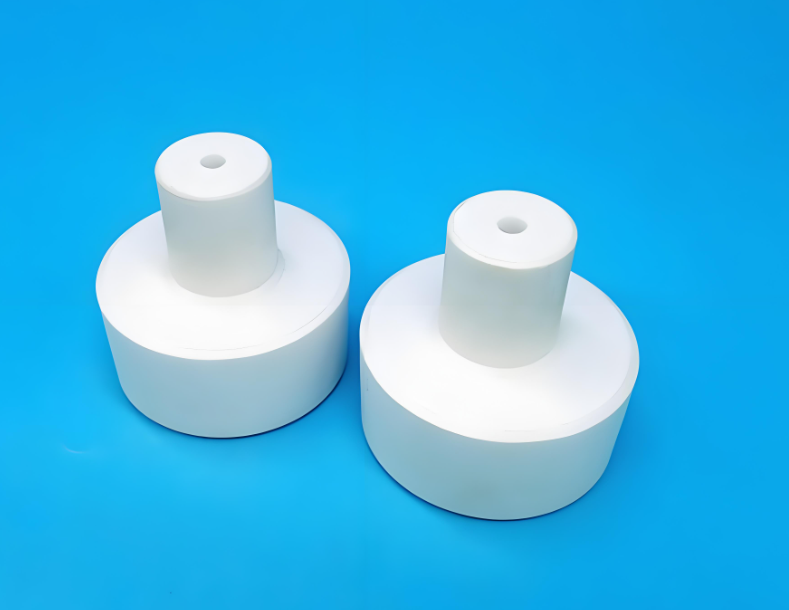

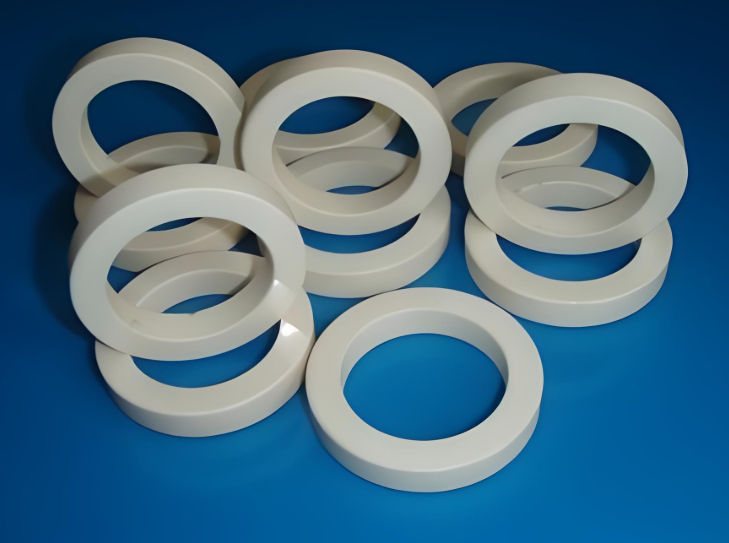

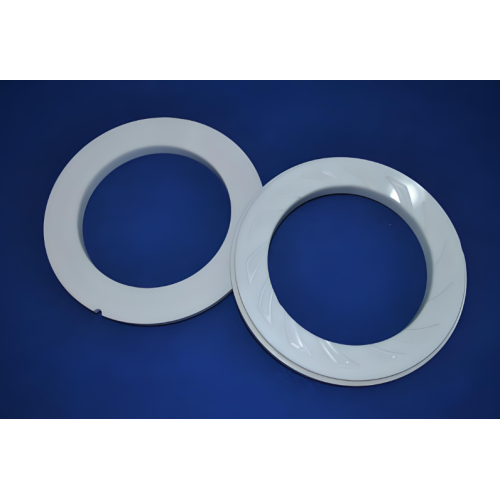

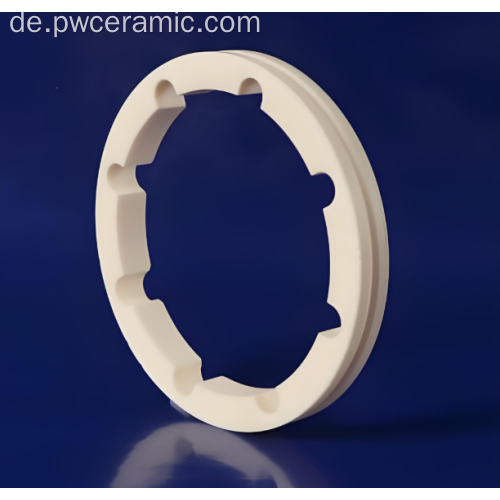

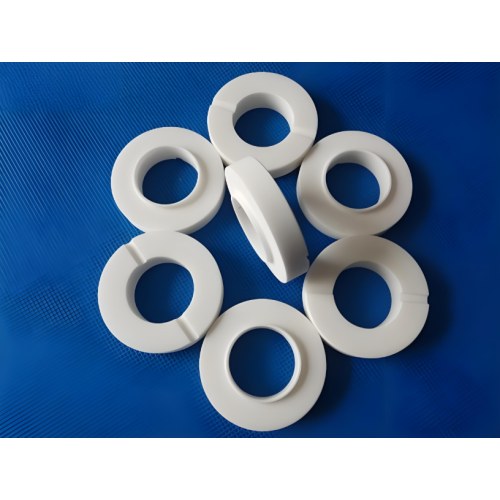

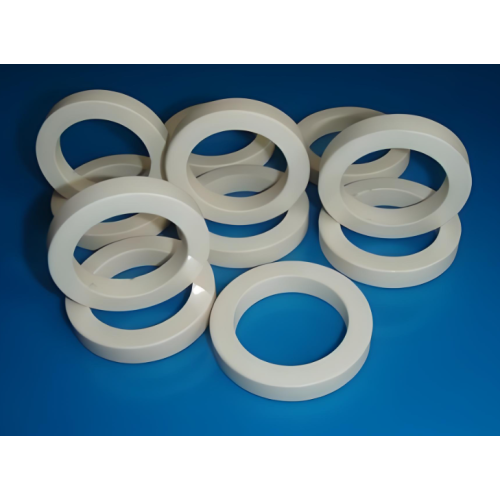

Präzisionsgestützte Aluminiumoxid-Keramik-Isolatorringe mit glatte Oberfläche

Alumina -Keramikringe in verschiedenen industriellen und elektrischen Anwendungen

Produktfunktionen und Vorteile

Außergewöhnliche elektrische Isolierung

Mit einem Volumenwiderstand von 10¹⁴ ω · cm und einer hohen Dielektrik-Festigkeit liefern unsere Aluminiumoxid-Keramikringe eine überlegene elektrische Isolierung, wodurch Strom und elektrischer Abbau selbst in Hochspannungsanwendungen verhindert wird.

Ausgezeichnetes thermisches Management

Die Kombination aus guter thermischer Leitfähigkeit (15-30 W/(M · K)) und niedriger thermischer Expansionskoeffizient sorgt für eine effiziente Wärmeableitung und hält gleichzeitig die dimensionale Stabilität über Temperaturschwankungen von -50 ° C bis 1600 ° C.

Überlegene mechanische Eigenschaften

Hohe Biegefestigkeit (200-350 MPa) und außergewöhnliche Härte (MOHS 9) bieten Resistenz gegen mechanische Stress, Vibration und Abrieb, um eine langfristige Zuverlässigkeit in anspruchsvollen Umgebungen zu gewährleisten.

Hervorragender chemischer Widerstand

Diese Isolatorringe resistent gegen Säuren, Alkalien und korrosive Chemikalien behalten und halten die Leistungsintegrität in harten chemischen Umgebungen, in denen andere Materialien sich verschlechtern würden.

Anpassbare Designoptionen

Erhältlich in verschiedenen Größen, Dicken und Oberflächenoberflächen, um bestimmte Anwendungsanforderungen zu erfüllen, ähnlich wie bei unseren Anpassungsfunktionen mit Aluminiumoxid -Keramik -Substraten und Aln -Keramik -Substraten .

So installieren Sie Alumina -Keramikisolatorringe

1. Inspektion: Untersuchen Sie den Keramikring sorgfältig auf sichtbare Defekte oder Schäden vor der Installation
2. Oberflächenvorbereitung: Stellen Sie sicher, dass alle Kontaktflächen sauber, trocken und frei von Trümmern oder Verunreinigungen sind
3. Richtige Handhabung: Verwenden Sie geeignete Werkzeuge und Handhabungstechniken, um das Keramikmaterial zu vermeiden, um das Keramikmaterial zu zerkleinern oder zu knacken
4. Ausrichtung: Richten Sie den Ring genau mit der Komponente aus, um eine gleichmäßige Druckverteilung während der Installation zu gewährleisten
5. Sichere Anpassung: Ausheitlicher Druck auf den Ring richtig ausüben, ohne Spannungskonzentrationspunkte zu erzeugen
6. Überprüfung nach der Installation: Überprüfen Sie die richtige Positionierung und überprüfen Sie die Lücken oder Fehlausrichtungen
7. Testen: Führen Sie geeignete elektrische und mechanische Tests durch, um eine ordnungsgemäße Installation und Leistung sicherzustellen

Anwendungsszenarien

Stromübertragungs- und Verteilungssysteme

In Hochspannungsstromübertragungssystemen liefern unsere Aluminiumoxid-Keramik-Isolatorringe eine kritische Isolierung zwischen Leitern und Stützstrukturen, verhindern elektrische Leckagen und sicherstellen, dass der sichere Betrieb in Umstationen, Schaltanlagen und Transformatoranlagen sichergestellt wird.

Elektronik und elektrische Geräte

Diese Ringe werden als Isolierkomponenten in Kondensatoren, Widerständen, Induktoren und Leiterplatten verwendet und behalten die elektrische Isolation in hochfrequenten Anwendungen auf. Ihre Eigenschaften mit niedrigem Verlust tragen zur Signalintegrität bei präzisionselektronischen Geräten bei, ähnlich der Leistung unserer DPC-Substrate und DBC-Keramik-Substrate .

Hochtemperaturindustrielle Anwendungen

In Industrieöfen, Ofen und Hochtemperaturverarbeitungsgeräten isolieren unsere Keramikringe Heizelemente und Stützkomponenten bei erhöhten Temperaturen, bei denen organische Materialien scheitern würden.

Raue Umgebungsanwendungen

Für Offshore -Plattformen, chemische Verarbeitungsanlagen und verschmutzte Umgebungen bieten diese Ringe eine zuverlässige Leistung, bei der Korrosionsbeständigkeit und mechanische Stabilität kritische Anforderungen sind.

Automobil- und Luft- und Raumfahrtsysteme

In Elektrofahrzeugen, Flugzeugsystemen und Luft- und Raumfahrtkomponenten liefern unsere Isolatorringe leichte, hochfeste Isolationslösungen, die extreme Betriebsbedingungen standhalten und gleichzeitig das Gesamtsystemgewicht verringern.

Vorteile für Kunden

• Verbesserte Sicherheit: Überlegene Eigenschaften der elektrischen Isolierung verringern das Risiko von elektrischen Ausfällen und verbessern die Systemsicherheit
• Lebensdauer der verlängerten Geräte: Außergewöhnliche Haltbarkeit und Widerstand gegen Abbau erweitern die Lebensdauer des Komponentenlebens
• Reduzierte Wartung: Hohe Zuverlässigkeit minimiert Ausfallzeit- und Wartungsanforderungen
• Verbesserte Leistung: Ausgezeichnete Wärmemanagementfunktionen verbessern die Gesamtsystemeffizienz
• Kosteneffizienz: Lange Lebensdauer und reduzierte Ersatzfrequenz niedrigere Gesamtbetriebskosten für Eigentümer
• Entwurfsflexibilität: Anpassungsoptionen ermöglichen optimale Lösungen für bestimmte Anwendungsanforderungen
• Umweltwiderstand: Leistungsstabilität unter harten Bedingungen erweitert die Anwendungsmöglichkeiten

Zertifizierungen und Konformität

Unsere Herstellungsprozesse und -produkte entsprechen den internationalen Qualitätsstandards und halten die ISO 9001 -Zertifizierung. Unsere Keramikisolatorringe erfüllen die relevanten Branchenspezifikationen für elektrische Isolationsmaterialien und -komponenten. Darüber hinaus verfügen wir über spezielle Zertifizierungen für unsere proprietären Herstellungstechniken, darunter die Ceramic -Kühlkörper -Oberfläche Urheberrechts- und Keramikmaterial -Produktionssystempatente .

Zertifikatnummer: GXLH41023Q10642R0S

Anpassungsoptionen

Wir bieten umfassende OEM- und ODM -Dienste für Alumina -Keramik -Isolatorringe an und nutzen unser Fachwissen bei der Herstellung fortschrittlicher Keramikkomponenten wie Aluminiumnitrid -Keramik und metallisierter Keramik .

Dimensionen und Toleranzen

Wir produzieren Ringe mit präzisen inneren Durchmessern, Außendurchmessern und Dicken, um den genauen Anwendungsanforderungen zu erfüllen, wobei enge Toleranzen für kritische Anwendungen erreicht werden können.

Oberflächenbearbeitung Optionen

Erhältlich mit verschiedenen Oberflächenoberflächen von Standardpolierten bis zu spezialisierten Texturen, wobei die Oberflächenrauheitswerte von nur RA ≤ 0,2 µm für eine optimale Leistung sind.

Materialeigenschaften Schneiderei

Wir können die Zusammensetzung und Verarbeitungsparameter der Materialzusammensetzung einstellen, um spezifische elektrische, thermische und mechanische Eigenschaften zu erreichen, die auf Ihre Betriebsumgebung zugeschnitten sind.

Große Fähigkeit

Ähnlich wie unsere keramischen großformatischen Substrate (einschließlich Abmessungen bis zu 240 × 280 × 1 mM und 95 × 400 × 1 mm) sind wir auf die Herstellung übergroßer Isolatorringe spezialisiert, die die strukturelle Integrität und Leistungskonsistenz aufrechterhalten.

Besondere Merkmale

Zusätzliche Merkmale wie metallisierte Oberflächen (ähnlich wie unsere Metalisierungskeramik ), Spezialbeschichtungen oder einzigartige geometrische Designs können auf der Grundlage der Anwendungsanforderungen einbezogen werden.

Produktionsprozess

1. Materialvorbereitung: Hochpurity-Aluminiumoxidpulver wird ausgewählt und mit bestimmten Zusatzstoffen hergestellt
2. Formierung: Fortgeschrittene Pressentechniken (trockenes Pressen, isostatisches Pressen) formen das Material zu nahe NET-Abmessungen
3. Sintering: Das kontrollierte Hochtemperaturfeuer ermöglicht eine optimale Dichte und mechanische Eigenschaften
4. Präzisionsbearbeitung: CNC -Schleifen und Läden erreichen genaue Abmessungen und Oberflächenbeschaffungsanforderungen
5. Qualitätsinspektion: Strenge Test überprüft die dimensionale Genauigkeit, elektrische Eigenschaften und mechanische Eigenschaften
6. Spezielle Behandlungen: Zusätzliche Prozesse wie Polieren, Metallisation oder Beschichtung werden nach Bedarf angewendet
7. Endinspektion und Verpackung: umfassende endgültige Überprüfung vor der sicheren Verpackung für den Versand

Kundenaussagen

"Wir verwenden seit über fünf Jahren in unserer Hochspannungsschalter-Schaltungsanlage die Aluminiumoxid-Isolatorringe von Puwei Ceramic. Ihre außergewöhnliche dielektrische Stärke und Zuverlässigkeit haben unsere Produktleistung und reduzierte Feldausfälle erheblich verbessert." - Chefingenieur, europäischer Kraftgerätehersteller

"Die kundenspezifischen Dimensionen und präzisen Toleranzen der Keramikringe in Puwei haben eine kritische Isolationsherausforderung in unseren Luft- und Raumfahrtkomponenten gelöst. Ihr technisches Know -how und ihre konsistente Qualität haben sie zu unserem bevorzugten Lieferanten für Keramikkomponenten für Spezialitäten gemacht." - Beschaffungsmanager, US Aerospace Company

Häufig gestellte Fragen

Was ist die maximale Spannung für Alumina -Keramik -Isolatorringe?

Die Spannungsbewertung hängt von bestimmten Abmessungen und Anwendungsbedingungen ab. Unsere Standardringe halten typischerweise 5-15 kV/mm, wobei benutzerdefinierte Designs für höhere Spannungsanforderungen bis zu 100 kV oder mehr verfügbar sind.

Können Alumina -Keramikringe in Vakuumanwendungen verwendet werden?

Ja, unsere Alumina -Keramikringe treten in Vakuumumgebungen hervorragend auf und machen sie für Vakuum -Unterbrecher, Halbleiterverarbeitungsgeräte und andere Vakuumanwendungen geeignet.

Wie sind Alumina -Keramik -Isolatorringe im Vergleich zu Polymeralternativen?

Aluminiumoxid -Keramik bietet eine überlegene Temperaturbeständigkeit, eine bessere dimensionale Stabilität, eine höhere mechanische Stärke und eine längere Lebensdauer im Vergleich zu Polymerisolatoren, wenn auch typischerweise höhere anfängliche Kosten.

Was ist Ihre Vorlaufzeit für benutzerdefinierte Bestellungen?

Standard-benutzerdefinierte Bestellungen haben in der Regel eine Vorlaufzeit von 4 bis 6 Wochen. Eine beschleunigte Produktion kann je nach Komplexität und Menge der Reihenfolge für dringende Anforderungen verfügbar sein.

Bieten Sie technischen Support für Anwendungsdesign?

Ja, unser Engineering -Team bietet umfassende technische Unterstützung, um Ihr Design für Keramikkomponenten zu optimieren, einschließlich Materialauswahl, dimensionalen Spezifikationen und Leistungsvalidierung.

Informationen bestellen

Mindestbestellung: 50 Stück/Stücke

Zahlungsbedingungen: T/T (Telegraphikübertragung)

Incotherms: FOB, CIF, EXW

Transport: Ozean, Luft, Express

Häfen: Shanghai, Peking, Xi'an

Versorgungsfähigkeit: jährliche Produktionskapazität von 1.000.000 Teilen

Verpackung: Keramikisolatorringe werden sorgfältig in Kartons mit Schutzschützern gepackt, um Schäden während des Transports zu vermeiden. Robale Kartons werden palettiert und mit Gurten oder Schrumpfen für einen sicheren Transport gesichert.

Herkunftsort: China
