Präzisions-Roboterarm-Keramikunterstützung für optische Protokollierungssysteme
Produktübersicht: Unübertroffene Stabilität für Präzisionsmessung
Puweis Roboterarm-Keramikunterstützung ist eine geschäftskritische Komponente, die entwickelt wurde, um absolute Stabilität und Präzision für optische Protokollierungs- und Sensorsysteme in extremen Umgebungen zu bieten. Dieser aus Hochleistungs-Aluminiumoxidkeramik (Al₂O₃) gefertigte Träger bietet eine starre, inerte und langlebige Plattform, die die genaue Positionierung empfindlicher optischer Komponenten gewährleistet und sich direkt auf die Zuverlässigkeit der Datenerfassung in Bereichen wie Bohrlochprotokollierung und Strukturzustandsüberwachung auswirkt.
Im Gegensatz zu Metallträgern beseitigt unsere Keramiklösung Bedenken hinsichtlich Korrosion, Verschleiß und thermischer Verformung und bietet eine wesentlich zuverlässigere Grundlage für fortschrittliche Sensorverpackungen und die Integration in komplexe elektronische Verpackungssysteme .
Visuelle Produktdokumentation

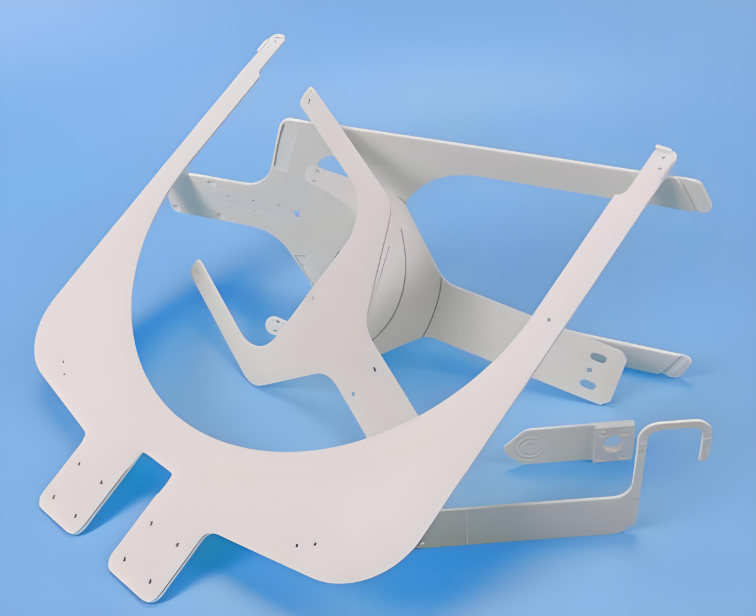

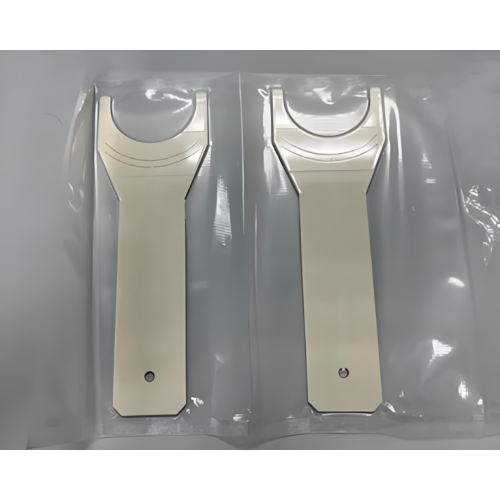

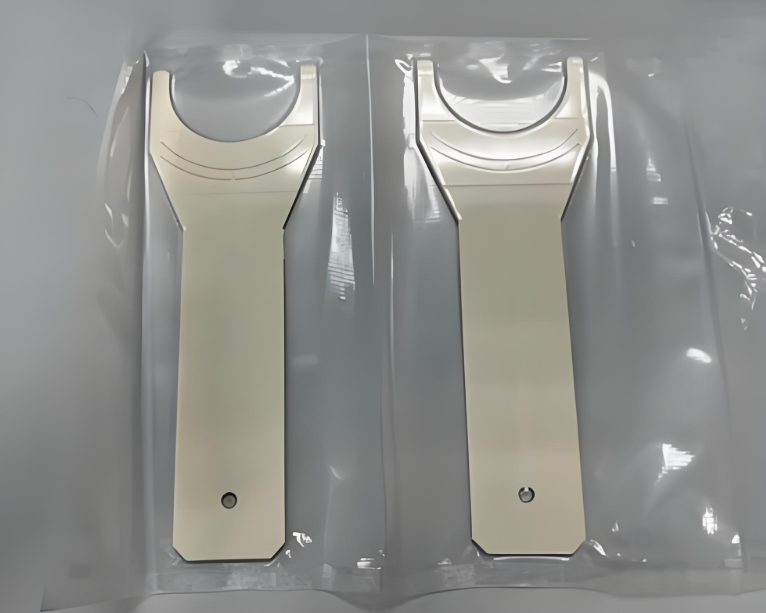

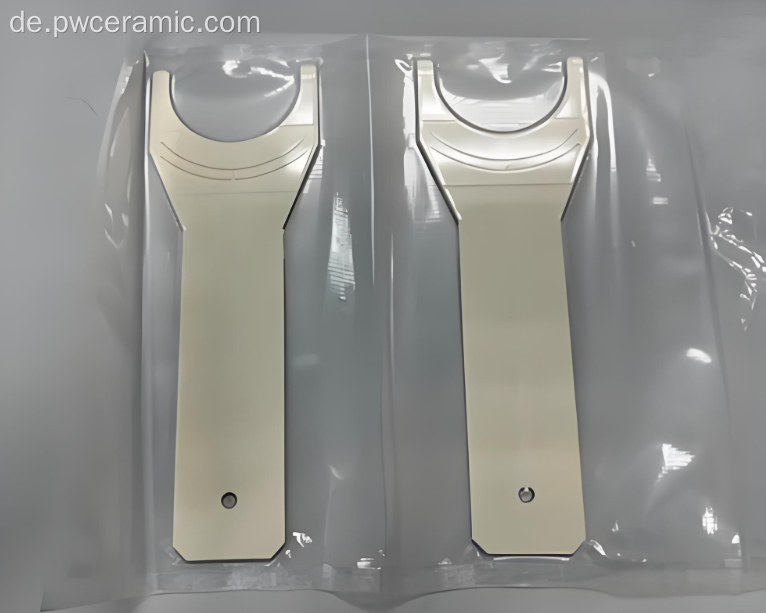

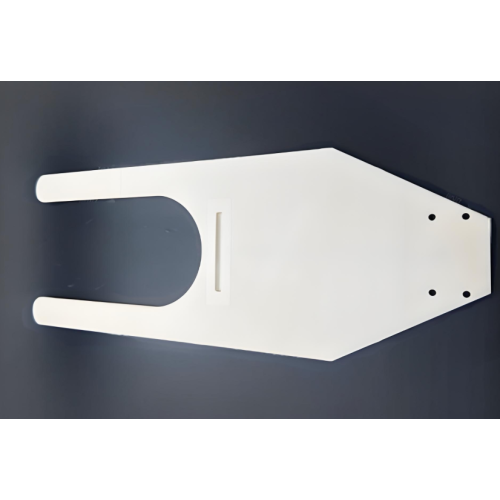

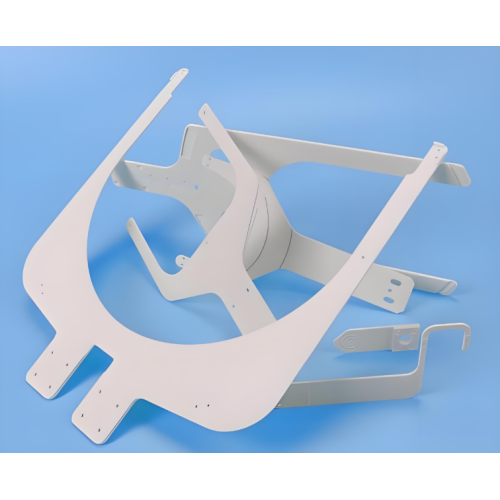

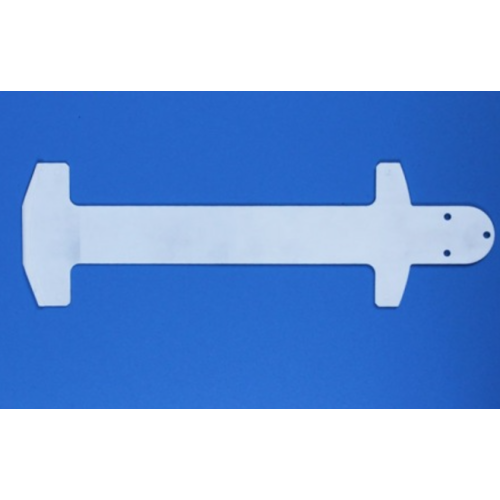

Hochreiner Aluminiumoxid-Keramikträger für anspruchsvolle optische Protokollierungsanwendungen.
Technische Spezifikationen
Material- und Kerneigenschaften
Primärmaterial: Hochreine Aluminiumoxidkeramik (Al₂O₃), 99,7 % Reinheit. Für spezielle Anforderungen stehen Zirkonoxid und Siliziumnitrid zur Verfügung.
Mechanische Festigkeit: Biegefestigkeit: 300-400 MPa | Druckfestigkeit: 2000–2500 MPa.
Härte und Dichte: HV 1500-1700 | Dichte: 3,8–3,9 g/cm³, sorgt für außergewöhnliche Verschleißfestigkeit.
Umwelt- und Betriebsspezifikationen
Temperaturbereich: Stabiler Betrieb von -50 °C bis 1500 °C.
Druckbeständigkeit: Entwickelt, um Umgebungen von bis zu 10.000 psi standzuhalten.
Chemische Beständigkeit: Hervorragende Beständigkeit gegen Säuren, Laugen und korrosive Flüssigkeiten, was eine lange Lebensdauer gewährleistet.
Präzisions- und Anpassungsmetriken
Positionierungsgenauigkeit: Ermöglicht eine Systemgenauigkeit von ±0,01 mm bis ±0,1 mm.
Tragfähigkeit: Sonderanfertigungen von 5 kg bis 500 kg.
Maßtoleranz: Standardtoleranz von ±0,05 mm bis ±0,5 mm, engere Toleranzen sind verfügbar.
Kernfunktionen und technische Vorteile
Stabilität auf Nanometerebene
Die extrem hohe Steifigkeit und die Kriechfreiheit der Aluminiumoxidkeramik sorgen für eine minimale Durchbiegung unter Last. Dies führt zu einer unerschütterlichen Positionsgenauigkeit optischer Sensoren, einer entscheidenden Voraussetzung für zuverlässige Ausrichtungsprozesse für mikroelektronische Verpackungen und hochpräzise Messungen.
Gebaut für extreme Umgebungen
Von Natur aus beständig gegen Korrosion, Oxidation und Strahlung. Funktioniert zuverlässig unter Bohrlochbedingungen (hoher Druck, hohe Temperatur, H2S), wo Metalle versagen, schützt Ihre Investition und gewährleistet eine kontinuierliche Datenintegrität.
Überlegenes Wärme- und Dimensionsmanagement
Geringe Wärmeausdehnung und hohe Wärmeleitfähigkeit verhindern Verformungen oder Fehlausrichtungen aufgrund von Temperaturschwankungen. Diese Stabilität ähnelt der Leistung, die in Hochfrequenzmodulen erforderlich ist, bei denen die Materialkonsistenz nicht verhandelbar ist.
Längere Lebensdauer ohne Wartung
Die außergewöhnliche Härte (HV1500+) sorgt für eine hervorragende Abriebfestigkeit gegen Partikel. Dadurch werden verschleißbedingte Ausfallzeiten und Wartungskosten über die gesamte Lebensdauer des Systems drastisch reduziert, was zu niedrigeren Gesamtbetriebskosten führt.
Integrations- und Implementierungshandbuch
- Anforderungsanalyse: Teilen Sie Ihr Roboterarmmodell, Lastspezifikationen, Umgebungsbedingungen (Temperatur, Druck, Chemikalien) und die gewünschte Genauigkeit.
- Kundenspezifisches Design und Prototyping: Unsere Ingenieure entwerfen die Halterung mit präzisen Schnittstellen (Gewinde, Halterungen) und stellen möglicherweise einen Prototyp zur Passprüfung zur Verfügung.
- Überprüfung vor der Installation: Überprüfen Sie die erhaltene Komponente anhand der vereinbarten Zeichnungen und führen Sie eine Trockenpassung mit Ihrem System durch.
- Präzise Montage: Installieren Sie die Keramikhalterung sicher mit den empfohlenen Hardware- und Drehmomentwerten und achten Sie dabei auf eine perfekte Ausrichtung.
- Systemkalibrierung und -validierung: Kalibrieren Sie das gesamte optische Protokollierungssystem mit der neuen Unterstützung und validieren Sie die Genauigkeit unter simulierten Bedingungen.
Primäre Anwendungsszenarien
Optische Bohrlochprotokollierung für Öl und Gas
Bietet eine stabile Plattform für faseroptische Distributed Temperature Sensing (DTS) und Distributed Acoustic Sensing (DAS)-Tools unter extremen Bohrlochbedingungen und ermöglicht eine genaue Lagerstättencharakterisierung.
Überwachung der Infrastruktur und des strukturellen Zustands (SHM)
Wird in Roboterarmen verwendet, die optische Sensoren auf Brücken, Pipelines oder Windkraftanlagen positionieren. Die Stabilität des Trägers ist entscheidend für die Erkennung von Mikrodehnungen und frühen Anzeichen struktureller Ermüdung.
Fortschrittliche industrielle Automatisierung und Inspektion
Ermöglicht die präzise Positionierung von Lasern und Bildverarbeitungssystemen zur Qualitätskontrolle in der Fertigung. Seine Haltbarkeit ist in rauen Fabrikumgebungen mit Vibrationen und Verunreinigungen von entscheidender Bedeutung.
Inspektion des Energiesektors und kritischer Anlagen
Wird in Inspektionsrobotern für Nuklear- oder Geothermieanlagen eingesetzt, bei denen Komponenten Strahlung, hohen Temperaturen und korrosiven Kühlmitteln standhalten müssen, ohne sich zu verschlechtern.
Direkter Mehrwert für B2B-Käufer
- Maximieren Sie die Datengenauigkeit und Systemverfügbarkeit: Beseitigen Sie Datenfehler und Werkzeugausfälle, die durch Instabilität oder Korrosion der Stützkomponenten verursacht werden.
- Reduzieren Sie die Gesamtbetriebskosten: Reduzieren Sie die Kosten für Wartung, Austausch und Ausfallzeiten, die mit minderwertigen Metallstützen verbunden sind.
- Ermöglichen Sie neue Funktionen: Greifen Sie auf extremere oder präzisere Messumgebungen zu, die zuvor technisch oder wirtschaftlich nicht realisierbar waren.
- Reduzieren Sie das Risiko Ihrer Lieferkette: Arbeiten Sie mit einem ISO-zertifizierten Hersteller zusammen, der über umfassendes Fachwissen im Bereich moderner Keramikkomponenten für industrielle Anwendungen verfügt.
Herstellungsprozess und Qualitätssicherung
Kontrollierter Produktionsablauf
- Materialvorbereitung: Auswahl und Mahlen von hochreinem Aluminiumoxidpulver im Submikronbereich.
- Präzisionsformen: Trockenpressen oder isostatisches Pressen zur Bildung eines „grünen“ Körpers mit gleichmäßiger Dichte.
- Hochtemperatursintern: Brennen bei über 1600 °C in kontrollierten Öfen, um volle Dichte und Festigkeit zu erreichen.
- CNC-Diamantbearbeitung: Präzisionsschleifen mit Diamantwerkzeugen zur Erzielung von Toleranzen im Mikrometerbereich und spezifischen Oberflächengüten.
- Strenge Endkontrolle: 100 % Maßkontrolle, Beurteilung der Oberflächenqualität und probenbasierte mechanische Tests.
Unser Qualitätsversprechen
Unsere Produktion unterliegt einem nach ISO 9001:2015 zertifizierten Qualitätsmanagementsystem mit zusätzlicher Einhaltung von API Q1 und ISO/TS 29001 für den Öl- und Gassektor. Wir implementieren statistische Prozesskontrolle (SPC) vom Rohmaterial bis zum fertigen Produkt und stellen so sicher, dass jede Komponente, ähnlich wie unsere blanken Keramikplatten, die in der Halbleiterfertigung verwendet werden, die höchsten Standards an Konsistenz und Leistung erfüllt.
Zertifizierungen und Compliance
Puwei Ceramic hält sich an internationale Standards und garantiert Produktqualität und Zuverlässigkeit für globale Industrieanwendungen.
- Qualitätsmanagementsystem ISO 9001:2015
- API Q1-Spezifikation für die Erdölindustrie
- ISO/TS 29001 (Erdöl-, Petrochemie- und Erdgasindustrie)
- RoHS- und REACH-Umweltkonformität
Umfassende Anpassungs- und OEM-Services
Wir sind ein auf maßgeschneiderte Keramiklösungen spezialisierter Hersteller. Jeder Support wird auf Ihre spezifische Systemschnittstelle und Ihre betrieblichen Anforderungen zugeschnitten.
Anpassungsumfang
- Materialkompetenz: Wählen Sie je nach Ihren Anforderungen an Zähigkeit, Verschleißfestigkeit oder thermische Eigenschaften zwischen Aluminiumoxid, Zirkonoxid oder Siliziumnitrid.
- Volle geometrische Freiheit: Benutzerdefinierte Abmessungen, komplexe Formen, Präzisionslöcher, Gewindeeinsätze und spezifische Oberflächenbeschaffenheiten (wie gebrannt, geschliffen, poliert).
- Anwendungsoptimiertes Design: Unser Ingenieurteam arbeitet mit Ihnen zusammen, um optimale Lastverteilung, Wärmemanagement und einfache Integration zu gewährleisten.
Unser Fachwissen erstreckt sich über die Unterstützung hinaus auf eine vollständige Palette fortschrittlicher Keramikkomponenten für optoelektronische Anwendungen und Leistungsgeräte und bietet eine Lösung aus einer Hand für Ihre anspruchsvollsten Materialherausforderungen.
Häufig gestellte Fragen
Wie lange dauert die Vorlaufzeit für ein individuelles Design?
Die Lieferzeit variiert je nach Designkomplexität. Typischerweise dauert die Prototypenerstellung 4–6 Wochen, die Produktion folgt nach der Genehmigung. Wir stellen Ihnen bei Projektbeginn detaillierte Zeitpläne zur Verfügung.
Können Sie Prüfberichte oder Materialzertifikate vorlegen?
Ja. Wir stellen Materialtestzertifikate (MTC) zur Verfügung und können für jede Charge Testberichte für wichtige Eigenschaften (Dichte, Härte, Festigkeit) liefern, um eine vollständige Rückverfolgbarkeit zu gewährleisten.
Bieten Sie Musterunterstützung zum Testen an?
Wir bieten bis zu 3 kostenlose Muster von Standard- oder spezifikationsnahen Designs zur Bewertung an. Der Kunde ist für die Bereitstellung eines Kurierkontos für die Fracht verantwortlich.
Wie sind die Kosten im Vergleich zu einem hochwertigen Edelstahlträger?
Während die anfänglichen Stückkosten möglicherweise höher sind, sind die Gesamtbetriebskosten (TCO) in der Regel niedriger, da Korrosionsausfälle vermieden werden, nahezu kein Wartungsaufwand erforderlich ist und die Lebensdauer erheblich verlängert wird, insbesondere in rauen Umgebungen.
