Roboterarm aus Aluminiumoxidkeramik für die Präzisions-Wafer-Herstellung
Der Roboterarm aus Aluminiumoxidkeramik von Puwei setzt den Maßstab für Zuverlässigkeit und Präzision in der Halbleiterautomatisierung. Es wurde speziell für anspruchsvolle Reinraumumgebungen bei der Waferherstellung entwickelt und bietet einen kontaminationsfreien Betrieb, Positionierungsgenauigkeit im Mikrometerbereich und eine außergewöhnliche Langlebigkeit, bei der die Leistung nicht verhandelbar ist. Seine inhärenten Eigenschaften machen es unverzichtbar für die Handhabung empfindlicher Komponenten in fortschrittlichen Produktionslinien für mikroelektronische Verpackungen und integrierte Schaltkreise und unterstützen die kritischsten Prozesse der elektronischen Verpackung .

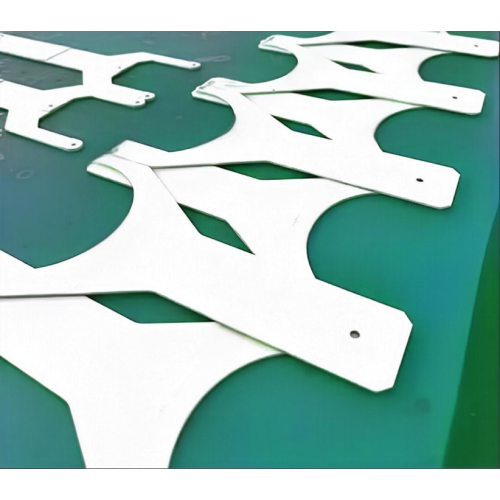

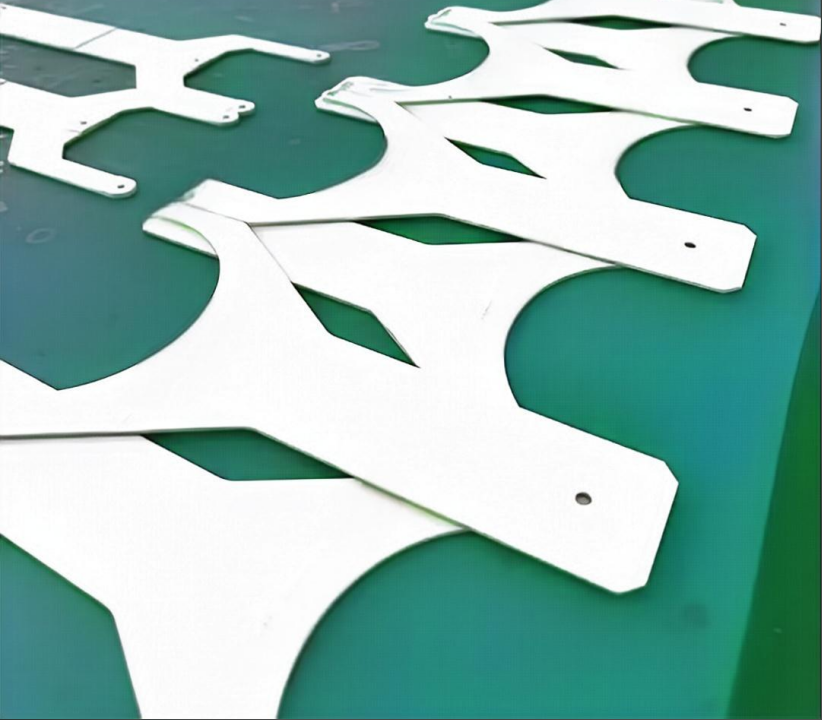

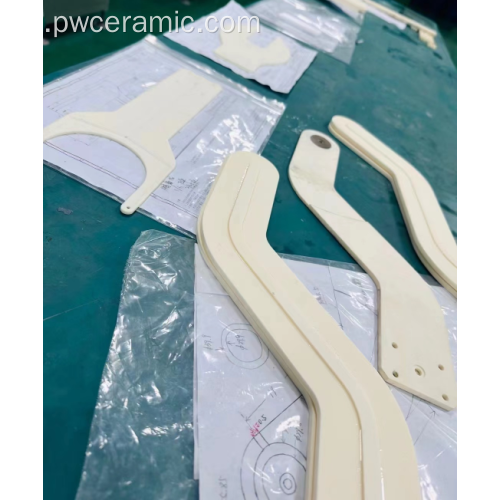

Hochpräziser Roboterarm aus Aluminiumoxidkeramik, entwickelt für die Handhabung von Wafern im Reinraum.
Technische Spezifikationen
Materialzusammensetzung
- Basismaterial: Hochreine Aluminiumoxidkeramik (Al₂O₃)
- Aluminiumoxidgehalt: ≥ 95 % (Standard), ≥ 99,6 % (hochrein)
- Mohs-Härte: 9 (nach Diamant an zweiter Stelle)
- Dichte: 3,8-3,9 g/cm³
- Oberflächenbeschaffenheit: Ra ≤ 0,2 μm (Spiegelglanz verfügbar)
Thermische Eigenschaften
- Wärmeausdehnungskoeffizient: 6-8 × 10⁻⁶/°C (entspricht Siliziumwafern)
- Wärmeleitfähigkeit: 15-30 W/(m·K)
- Maximale Betriebstemperatur: 1500 °C
- Thermoschockbeständigkeit: Hervorragend geeignet für schnelle Temperaturwechsel
Elektrische und mechanische Eigenschaften
- Durchgangswiderstand: >10¹⁴ Ω·cm – überlegene Isolationselemente
- Spannungsfestigkeit: 15–20 kV/mm
- Druckfestigkeit: >2500 MPa
- Biegefestigkeit: 300-400 MPa
- Elastizitätsmodul: 300–400 GPa (hohe Steifigkeit für vibrationsfreie Bewegung)
Produktmerkmale und Wettbewerbsvorteile
1. Hervorragende Kontaminationskontrolle und chemische Inertheit
Erzeugt minimale Partikel (Ra ≤ 0,2 μm) und ist beständig gegen aggressive Prozesschemikalien (HF, HCl, H₂SO₄) und gewährleistet so die Waferreinheit in kritischen Schritten der elektronischen Verpackung und Sensorverpackung . Keine Ausgasung gewährleistet Reinraumstandards der Klasse 1.
2. Außergewöhnliche mechanische und Dimensionsstabilität
Widersteht Belastungen im Hochgeschwindigkeitsbetrieb ohne Verformung. Die geringe Wärmeausdehnung (6-8×10⁻⁶/°C) garantiert wiederholbare Präzision über Temperaturzyklen hinweg, was für Mikrowellenanwendungen und Hochfrequenzmodule, bei denen es auf Mikrometertoleranzen ankommt, von entscheidender Bedeutung ist.
3. Unübertroffene Härte und Verschleißfestigkeit
Eine Mohs-Härte von 9 sorgt im Vergleich zu Metall- oder Polymerarmen für eine deutlich längere Lebensdauer (3-5x länger als bei Metall) und reduziert so Wartungskosten und Ausfallzeiten in Fabriken mit hohem Durchsatz.
4. Zuverlässige elektrische Isolierung und ESD-Schutz
Der hohe Volumenwiderstand (>10¹⁴ Ω·cm) verhindert elektrostatische Entladungen und ermöglicht den sicheren Umgang mit empfindlichen Wafern für mikroelektronische Hochleistungskomponenten und Leistungsgeräte, bei denen der ESD-Schutz von entscheidender Bedeutung ist.
5. Leichtgewichtig mit hoher Steifigkeit
Das optimierte Masse-zu-Steifigkeits-Verhältnis ermöglicht schnellere Beschleunigungs-/Verzögerungszyklen bei gleichzeitiger Beibehaltung der Präzision und verbessert den Durchsatz in der Mikroelektronikfertigung .

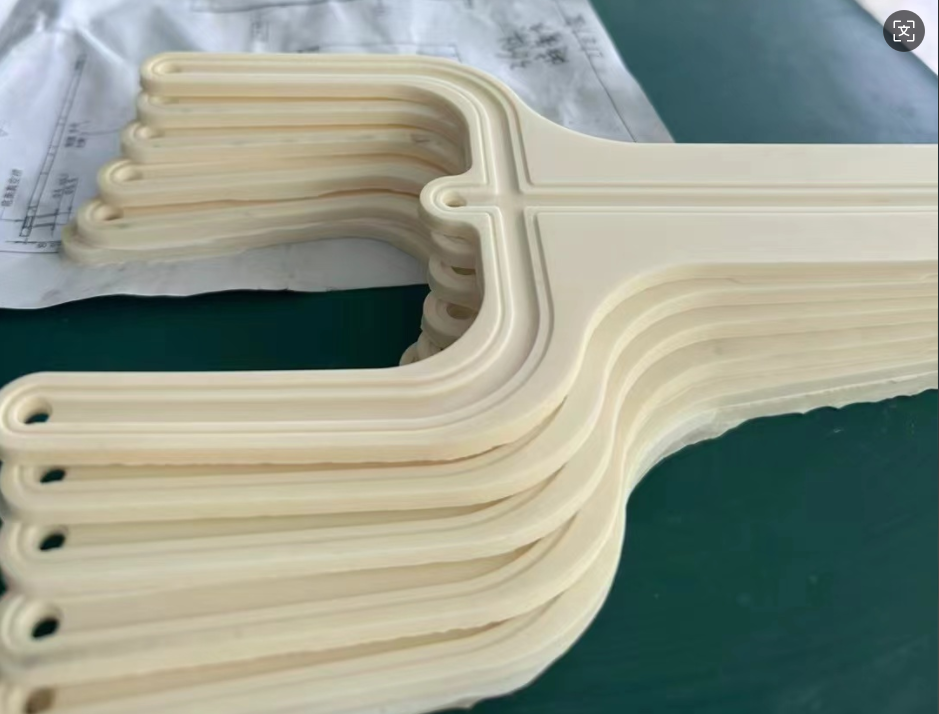

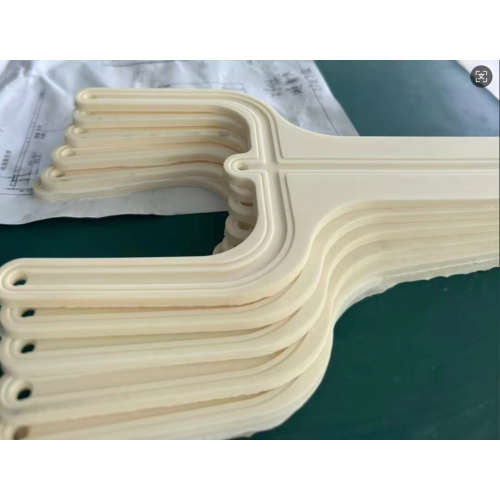

Optimiertes Design für präzisen Wafertransfer und Positionierung in Halbleiterwerkzeugen.
So integrieren Sie es in Ihre Produktionslinie
- Anforderungsanalyse: Definieren Sie Ihre spezifischen Anforderungen an Wafergröße (150 mm, 200 mm, 300 mm), Durchsatz, Präzisionsniveau und Integration mit vorhandener Ausrüstung (z. B. für die Montage von Hochfrequenzmodulen ).
- Technische Beratung und Anpassung: Unsere Ingenieure arbeiten mit Ihnen zusammen, um die Armlänge (200 mm bis 1200 mm), das Endeffektor-Design und die Steuerschnittstellen für eine nahtlose Integration zu spezifizieren.
- Prototyp und Validierung: Wir fertigen und liefern einen Musterarm für interne Tests und Leistungsüberprüfungen in Ihrer tatsächlichen Prozessumgebung.
- Massenproduktion und Integration: Nach der Genehmigung führen wir die vollständige Produktion durch (Kapazität 200.000 Stück/Monat) und bieten Unterstützung für eine nahtlose Integration und Kalibrierung.
Primäre Anwendungsszenarien
Wafer Fab Front-End-Prozesse
Präzise Übertragung und Positionierung in Lithographie-, CVD/PVD/ALD-Abscheidungs-, Ätz- und Ionenimplantationsmodulen für die Herstellung integrierter Schaltkreise .
Backend-Montage und -Test
Handhabung empfindlicher Wafer und Chips beim Würfeln, Chipbonden und abschließenden Testverfahren für verschiedene Mikroelektronikanwendungen und Sensorverpackungen .
Fortschrittliche Verpackung
Entscheidend für die Handhabung von Interposern und Substraten in 2,5D/3D-IC-Gehäusen, Fan-Out Wafer-Level Packaging (FOWLP) und anderen fortschrittlichen Verpackungstechnologien für integrierte Schaltkreise, die die Montage bloßer Keramikplatten unterstützen.
Unterstützung für die Herstellung von Energie- und HF-Geräten
Zuverlässige Automatisierung bei der Produktion von Leistungsgeräten (z. B. IGBTs, SiC-MOSFETs) und Mikrowellenkomponenten für die 5G-Infrastruktur, bei der Materialreinheit und -stabilität von größter Bedeutung sind.
Optoelektronik und LED-Herstellung
Präzise Handhabung von Saphirwafern und LED-Substraten in Hochtemperatur-MOCVD-Prozessen zur Unterstützung optoelektronischer Anwendungen .
Geschäftswert: ROI und betriebliche Vorteile
- Erhöhen Sie die Ausbeute: Minimieren Sie Verunreinigungen und Handhabungsschäden und steigern Sie die Produktionsausbeute in Elektronikverpackungslinien um bis zu 25 %.
- Reduzieren Sie die Gesamtbetriebskosten: Die 3- bis 5-mal längere Lebensdauer als Alternativen senkt die Wartungs- und Austauschkosten über einen Zeitraum von fünf Jahren um 40 %.
- Maximieren Sie die Betriebszeit: Außergewöhnliche Verschleißfestigkeit und Zuverlässigkeit gewährleisten eine kontinuierliche Produktion mit minimalen ungeplanten Ausfallzeiten (MTBF > 50.000 Stunden).
- Verbessern Sie die Prozessfähigkeit: Ermöglichen Sie eine höhere Präzision und Wiederholbarkeit für Halbleiterknoten der nächsten Generation (bis zu 3 nm) und komplexe mikroelektronische Hochleistungskomponenten .
- Energieeffizienz: Geringere Masse als Metallarme reduzieren den Energieverbrauch in Hochgeschwindigkeits-Automatisierungssystemen um bis zu 20 %.
Anpassungsoptionen
Wir bieten maßgeschneiderte Lösungen, die Ihren spezifischen Werkzeug- und Prozessanforderungen für die Waferherstellung entsprechen:
- Abmessungen: Kundenspezifische Armlängen (200 mm bis 1200 mm) und Endeffektordesigns für verschiedene Wafergrößen (150 mm, 200 mm, 300 mm, 450 mm).
- Materialqualität: Wählen Sie je nach Kontaminationsempfindlichkeit zwischen Standardkeramik (95 % Al₂O₃) und hochreiner Keramik (99,6 % Al₂O₃).
- Oberfläche und Integration: Spezielle Oberflächenveredelungen (Ra bis 0,1 μm), Beschichtungen (für erhöhten Verschleiß) und kundenspezifische Montageschnittstellen.
- Leistungsvalidierung: Tests vor dem Versand unter simulierten Betriebsbedingungen mit vollständiger Dimensions- und Sauberkeitszertifizierung.
- Endeffektor-Design: Kundenspezifische Vakuum- oder Bernoulli-Greifer für bestimmte Wafertypen und Materialien.
Produktionsprozess und Qualitätssicherung
Jeder Roboterarm wird in einem strengen, kontrollierten Prozess mit vollständiger Rückverfolgbarkeit hergestellt:
- Auswahl hochreiner Materialien: Zertifiziertes Aluminiumoxidpulver mit kontrollierter Korngröße.
- Präzisionsformung: Fortgeschrittenes Pressen oder Spritzgießen zur Erzielung einer endkonturnahen Form.
- Hochtemperatursintern: Sintern in kontrollierter Atmosphäre bei >1600 °C für optimale Dichte.
- Präzisions-CNC-Bearbeitung: Diamantschleifen mit Toleranzen im Submikrometerbereich (Positionierungsgenauigkeit ±5 μm).
- Strenge Inspektion: 100 % Maßüberprüfung, mechanische Prüfung, Analyse der Oberflächenqualität.
- Reinraumverpackung: Reinraumverpackung der Klasse 100 mit Partikelanzahlzertifizierung.
Zertifizierungen und Compliance
- Nach ISO 9001:2015 zertifizierte Einrichtungen gewährleisten ein konsistentes Qualitätsmanagement.
- Einhaltung der SEMI-Standards: Erfüllt die Standards der Halbleiterausrüstungsindustrie für Materialien und Leistung.
- RoHS- und REACH-konform: Alle Materialien erfüllen internationale Umweltvorschriften.
- Reinraumkompatibilität: Zertifiziert für Reinraumumgebungen der Klassen 1–100 mit vollständigen Tests zur Partikelerzeugung.
- Vollständige Rückverfolgbarkeit: Vollständige Dokumentation einschließlich Materialzertifizierungen und Inspektionsberichten.
Kontaktieren jetzt
