Keramische Isoliersubstrate für thermoelektrische Module
Produktübersicht: Die Grundlage der thermoelektrischen Leistung
Puwei Ceramic ist auf leistungsstarke keramische Isoliersubstrate spezialisiert, die als entscheidende Grundlage für zuverlässige und effiziente thermoelektrische Module entwickelt wurden. Unser Aluminiumoxid-Keramiksubstrat (Al2O3) wurde für Anwendungen entwickelt, die von der Präzisionskühlung bis zur industriellen Abwärmerückgewinnung reichen. Es bietet die notwendige elektrische Isolierung, den thermischen Pfad und die mechanische Unterstützung, die für optimale thermoelektrische Kühlbaugruppen und Stromerzeugungssysteme erforderlich sind. Dieses Substrat fungiert als robustes Isolationselement und strukturelle Grundplatte und gewährleistet langfristige Stabilität und Leistung für Module, die mit dem Peltier-Effekt arbeiten. Als keramische Kernkomponente ermöglicht es den zuverlässigen Betrieb thermoelektrischer Module zur Stromerzeugung und Festkörperkühllösungen.

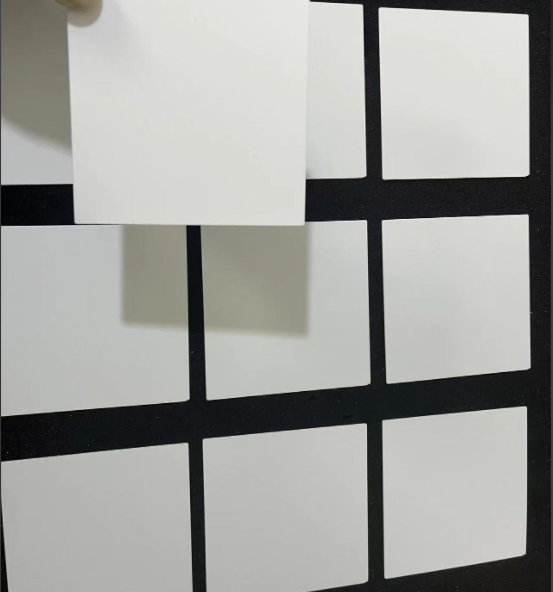

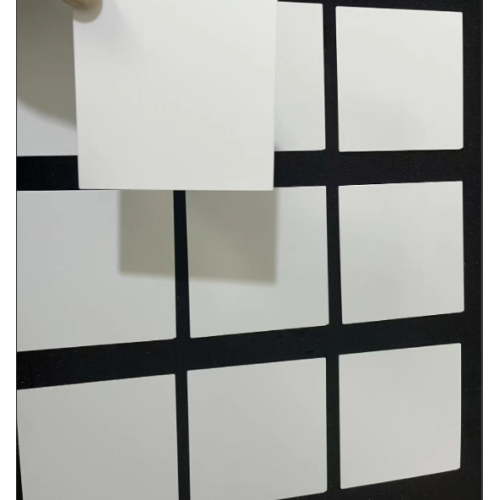

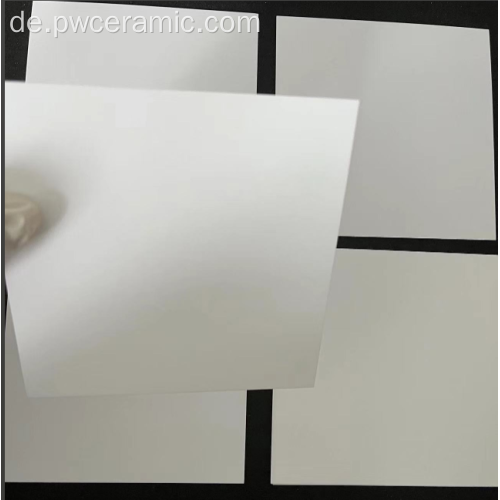

Präzisionsgefertigte Aluminiumoxidsubstrate, bereit für die Verbindung mit thermoelektrischen Elementen.
Kernvorteile für thermoelektrische Anwendungen
- Hervorragende elektrische Isolierung: Der Volumenwiderstand von mehr als 10¹⁴ Ω·cm sorgt für eine vollständige Isolierung zwischen thermoelektrischen Paaren und verhindert so Leckströme und Kurzschlüsse, die die Moduleffizienz in der Elektronik- und Mikroelektronikverpackung beeinträchtigen.
- Optimierte Wärmeleitfähigkeit: Mit einer Wärmeleitfähigkeit von 20–30 W/m·K überträgt das Substrat Wärme effizient zu und von den thermoelektrischen Elementen und hält so den kritischen Temperaturgradienten für eine effektive Energieumwandlung in thermoelektrischen Modulen zur Stromerzeugung aufrecht.
- Angepasster Wärmeausdehnungskoeffizient (CTE): Der CTE von 7,2–8,4 × 10⁻⁶/°C ist so konzipiert, dass er den gängigen thermoelektrischen Halbleitermaterialien (wie Wismuttellurid) sehr nahe kommt, wodurch Grenzflächenspannungen minimiert und Delaminationen während thermischer Zyklen verhindert werden – entscheidend für die Zuverlässigkeit von Leistungsgeräten .
- Außergewöhnliche mechanische Festigkeit: Hohe Biegefestigkeit (>300 MPa) bietet eine starre, langlebige Plattform, die empfindliche thermoelektrische Elemente vor mechanischen Stößen und Vibrationen schützt und die Modulintegrität in anspruchsvollen Umgebungen wie Automobil- und Industriesystemen gewährleistet.
Technische Spezifikationen
Material und physikalische Eigenschaften: Material: Hochreines Aluminiumoxid (Al₂O₃) · Reinheit: 95 % bis 99,6 % · Dichte: 3,9–4,0 g/cm³ · Oberflächenrauheit: Ra < 0,5 μm.
Elektrische Eigenschaften: Durchschlagsfestigkeit: >10 kV/mm · Volumenwiderstand: >10¹⁴ Ω·cm · Dielektrizitätskonstante: 9,0-10,5.
Thermische Eigenschaften: Wärmeleitfähigkeit: 20–30 W/m·K · Betriebstemperatur: -50 °C bis 1600 °C · Wärmeausdehnung: 7,2–8,4 × 10⁻⁶/°C.
Mechanische Eigenschaften: Biegefestigkeit: >300 MPa · Druckfestigkeit: >2000 MPa.
Wichtige Anwendungen und Anwendungsfälle
Unsere Substrate ermöglichen eine zuverlässige Leistung in verschiedenen thermoelektrischen Anwendungen:
- Präzise Temperaturregelung: Wird in thermoelektrischen Kühlbaugruppen für medizinische Geräte, Laborgeräte und Sensorverpackungen verwendet, wo eine stabile, vibrationsfreie Kühlung erforderlich ist.
- Energiegewinnung für Industrie und Automobil: Wird in Modulen verwendet, die Abwärme aus Abgassystemen oder Industrieprozessen in Strom umwandeln und als robuste thermoelektrische Module zur Stromerzeugung fungieren.
- Wärmemanagement für Unterhaltungselektronik: Integriert in kompakte Kühler für Hochleistungs-CPUs, Laserdioden und Telekommunikationsgeräte, bei denen der Platz begrenzt und Zuverlässigkeit von entscheidender Bedeutung ist – ideal für Hochfrequenzmodule und optoelektronische Anwendungen .
- Spezialisierte Kühl-/Heizsysteme: Wird in elektronischen Thermoelement-Pyrometern eingesetzt, die auf dem Peltier-Effekt basieren , und in speziellen Kühleinheiten, die eine zuverlässige Festkörpertemperaturregelung erfordern.
Implementierungsleitfaden: Vom Substrat zum Funktionsmodul
- Design und Spezifikation: Bestimmen Sie Substratabmessungen, Dicke und Aluminiumoxidreinheit (96 % für Kosteneffizienz, 99,6 % für höchste Leistung) basierend auf den Spannungs-, Strom- und Wärmelastanforderungen Ihres Moduls.
- Metallisierung und Strukturierung: Tragen Sie leitfähige Elektrodenmuster auf das Substrat auf. Puwei kann diesen Service mithilfe von Dickschicht-Leiterplattentechniken (Siebdruck) oder Dünnschichtabscheidung bereitstellen, um die notwendigen elektrischen Verbindungen für die thermoelektrischen Paare herzustellen.
- Thermoelektrisches Elementbonden: Befestigen Sie Wismuttellurid oder andere Halbleiterpellets mithilfe von Lot, leitfähigem Epoxidharz oder transientem Flüssigphasenbonden präzise an den metallisierten Pads, um einen optimalen thermischen und elektrischen Kontakt zu gewährleisten.
- Modulmontage und -verkapselung: Vervollständigen Sie die Montage mit dem zweiten Substrat, stellen Sie elektrische Reihenverbindungen her und tragen Sie Schutzbeschichtungen oder Vergussmassen auf, um den Schutz vor Umwelteinflüssen und die mechanische Stabilität zu gewährleisten.
- Leistungstests: Validieren Sie die Schlüsselparameter des fertigen Moduls: maximale Temperaturdifferenz (ΔTmax), maximale Wärmepumpenkapazität (Qmax) und elektrischen Isolationswiderstand unter Betriebsbedingungen.
Produktionsprozess und Qualitätssicherung
Unsere vertikale Fertigung gewährleistet gleichbleibende Qualität und Leistung:
- Pulvervorbereitung: Auswahl und Mahlen von hochreinem Aluminiumoxidpulver mit kontrollierter Partikelgrößenverteilung.
- Präzisionsformung: Substrate werden durch Trockenpressen oder Bandgießen geformt, um eine gleichmäßige Dichte- und Dickenkontrolle zu gewährleisten.
- Hochtemperatursintern: Brennen in Öfen bei Temperaturen bis zu 1600 °C, um maximale Dichte, Festigkeit und Stabilität zu erreichen.
- CNC-Bearbeitung und Oberflächenveredelung: Präzisionsschleifen und Läppen, um exakte Abmessungen und die erforderliche Oberflächenebenheit (Ra < 0,5 μm) für eine optimale thermische Schnittstelle zu erreichen.
- Metallisierung (optional): Auftragen von Silber, Gold oder anderen leitfähigen Pasten in benutzerdefinierten Mustern per Siebdruck – unerlässlich für Dickschicht-Hybrid-Mikroschaltungen und die Integration von HF-Schaltungen .
- Strenge Endkontrolle: 100 % Dimensionsüberprüfung und Chargenprüfung auf elektrische und thermische Eigenschaften, um sicherzustellen, dass jedes Substrat den Spezifikationen entspricht.
Unsere Produktionsanlage ist nach ISO 9001:2015 zertifiziert und implementiert eine strenge statistische Prozesskontrolle (SPC) vom Rohmaterial bis zum fertigen Produkt, um die Konsistenz von Charge zu Charge und die Einhaltung internationaler Standards wie RoHS und REACH zu gewährleisten.
Anpassungsoptionen und Geschäftswert
Wir bieten umfassende Anpassungen an, um Ihr spezifisches thermoelektrisches Moduldesign zu erfüllen:
- Abmessungen und Geometrie: Benutzerdefinierte Dicke (ab 0,2 mm), Länge und Breite. Optionen für Löcher, Kerben oder komplexe Formen, passend zu Ihrer Baugruppe – ideal für blanke Keramikplatten (zur Verwendung in der Herstellungsbaugruppe elektronischer integrierter Schaltkreise) .
- Materialqualität: Wahl zwischen standardmäßigem 96 % Al₂O₃ oder leistungsstarkem 99,6 % Al₂O₃ für verbesserte thermische und elektrische Eigenschaften, als Ergänzung zu unseren AlN-Keramiksubstraten für Hochleistungsanwendungen.
- Oberflächenveredelung und Metallisierung: Verschiedene Oberflächenveredelungen (wie gebrannt, geschliffen, poliert) und vollständige Metallisierungsdienste mit kundenspezifischen Elektrodenmustern, die die Integration in Dickschicht-Leiterplattendesigns ermöglichen.
Mehrwert für Ihr Unternehmen: Durch die Bereitstellung eines Substrats mit passendem CTE und hervorragender Isolierung helfen wir Ihnen, zuverlässigere Module mit höherer Umwandlungseffizienz und längerer Lebensdauer zu bauen. Dies führt zu weniger Feldausfällen, niedrigeren Gesamtbetriebskosten und einem wettbewerbsfähigeren Produkt auf den Märkten für Kühlung, Heizung und Energiegewinnung – sei es für integrierte Schaltkreise oder mikroelektronische Hochleistungskomponenten .
