Doppelseitig polierte Spiegel-Aluminiumnitrid-Keramikscheibe

Doppelseitig polierte Spiegel-Aluminiumnitrid-Keramikscheibe

$2
≥50 Piece/Pieces

Kontaktieren jetzt

Zahlungsart: T/T
Incoterm: FOB,CIF,EXW
Minimum der Bestellmenge: 50 Piece/Pieces
Transport: Ocean,Air,Express

Beschreibung

Produkteigenschaften

Marke: Puwei-Keramik

Origin: China

Zertifizierung: GXLH41023Q10642R0S

Herkunftsort: China

Arten Von: Piezoelektrische Keramik, Isolierkeramik, Elektrothermische Keramik, Hochfrequenzkeramik, Dielektrische Keramik

Material: Aluminiumnitrid

Polished AlN Ceramic Disc: Double Sided Polished Mirror Aluminum Nitride Ceramic Disc

Verpackung & Lieferung

Verkaufseinheiten:	Piece/Pieces
Pakettyp:	Keramiksubstrate werden in Kartons mit Kunststoffeinlage verpackt, um Kratzer und Feuchtigkeit zu verhindern. Stabile Kartons werden auf Paletten gestapelt und mit Spanngurten oder Schrumpffolie gesichert. Dies gewährleistet Stabilität, einfache Handhabun
Bildbeispiel:

Lieferfähigkeit & Zusatzinformationen

Verpakung: Keramiksubstrate werden in Kartons mit Kunststoffeinlage verpackt, um Kratzer und Feuchtigkeit zu verhindern. Stabile Kartons werden auf Paletten gestapelt und mit Spanngurten oder Schrumpffolie gesichert. Dies gewährleistet Stabilität, einfache Handhabun

Produktivität: 1000000

Transport: Ocean,Air,Express

Ort Von Zukunft: China

Unterstützung über: The annual output of ceramic substrate products is 1 million pieces.

Zertifikate : GXLH41023Q10642R0S

Zahlungsart: T/T

Incoterm: FOB,CIF,EXW

Produktbeschreibung

Doppelseitig polierte, verspiegelte Aluminiumnitrid-Keramikscheibe – Oberfläche in optischer Qualität und ultimative Wärmekontrolle

Produktübersicht

Double Sided Polished Mirror Aluminum Nitride Ceramic Disc

Die doppelseitig polierte Aluminiumnitrid-Keramikscheibe von Puwei Ceramic stellt den Höhepunkt der Keramikoberflächenveredelungstechnologie dar. Dieses Hochleistungskeramikprodukt kombiniert außergewöhnliche Wärmemanagementfähigkeiten mit optischer Oberflächenqualität und eignet sich daher ideal für elektronische Verpackungs- und Mikroelektronikanwendungen , die sowohl eine hervorragende Wärmeableitung als auch präzise optische Eigenschaften erfordern.

Durch die doppelseitige Spiegelpolitur werden Oberflächenrauheitswerte unter 0,1 μm Ra erreicht, wodurch außergewöhnlich glatte Oberflächen entstehen, die die Lichtreflexions- und Transmissionseigenschaften verbessern. Als Spezialist für Aluminiumnitrid-Substrate und metallisierte Keramik liefert Puwei unübertroffene Qualität an fortschrittlichen Keramikkomponenten für anspruchsvolle technologische Anwendungen.

Technische Spezifikationen

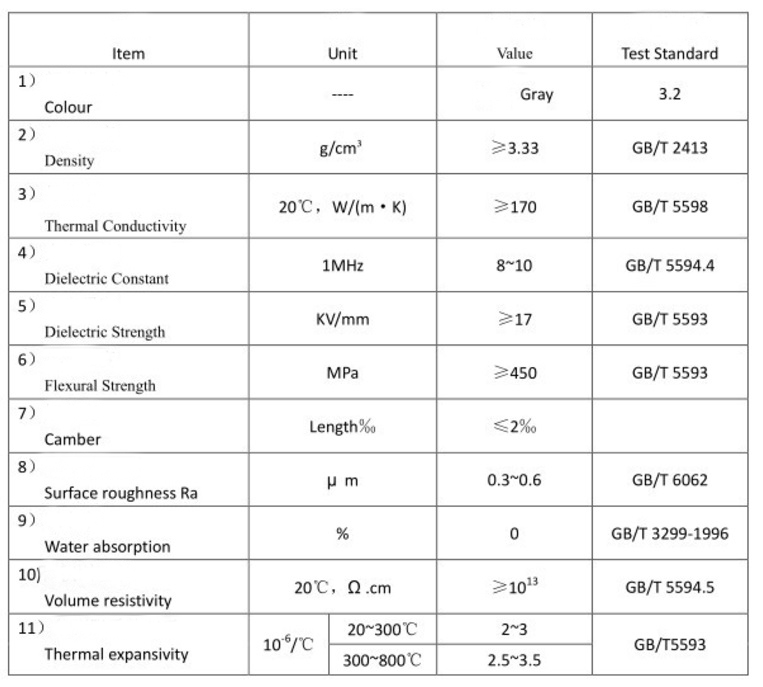

Performance parameter table of aluminum nitride ceramic disc

Material- und Oberflächeneigenschaften

Wärmeleitfähigkeit: 170–200 W/m·K
Oberflächenrauheit (beide Seiten): ≤0,1 μm Ra
Ebenheit: ≤10 μm/Zoll
Parallelität: ≤15 μm
Dielektrizitätskonstante: 8,9 bei 1 MHz
Spannungsfestigkeit: 15–20 kV/mm

Mechanische Eigenschaften

Biegefestigkeit: 300–400 MPa
Druckfestigkeit: 2000–2500 MPa
Elastizitätsmodul: 310–330 GPa
Härte: 1200–1400 HV
Dichte: ≥3,28 g/cm³

Thermische Eigenschaften

WAK (RT–400°C): 4,5×10⁻⁶/°C
Maximale Betriebstemperatur: 1800 °C (inert)
Thermoschockbeständigkeit: ΔT > 500°C

Produktmerkmale und Vorteile

Optische Oberflächengüte

Die doppelseitige Spiegelpolitur erreicht eine Oberflächenrauheit von unter 0,1 μm Ra und sorgt so für ein außergewöhnliches Reflexionsvermögen und minimale Lichtstreuung. Ideal für Anwendungen mit Lasersystemen, optischen Sensoren und Hochfrequenzschaltungen in Mikrowellenanwendungen .

Überlegenes Wärmemanagement

Eine Wärmeleitfähigkeit von 170–200 W/m·K bietet außergewöhnliche Wärmeableitungsfähigkeiten bei gleichzeitig perfekter Ebenheit der Oberfläche und ergänzt unser Angebot an DBC-Keramiksubstratlösungen für Leistungsgeräte .

Hervorragende elektrische Isolierung

Hohe Durchschlagsfestigkeit (15–20 kV/mm) und Durchgangswiderstand (>10¹⁴ Ω·cm) gewährleisten eine zuverlässige elektrische Isolierung in Hochspannungs- und Hochfrequenzanwendungen, die für Isolierelemente in der modernen Elektronik unerlässlich sind.

Außergewöhnliche mechanische Stabilität

Hohe Biegefestigkeit (300–400 MPa) und Temperaturwechselbeständigkeit (ΔT > 500 °C) sorgen für Dimensionsstabilität unter extremen Temperaturwechselbedingungen.

Chemische Inertheit

Beständig gegen die meisten Säuren, Laugen und korrosiven Gase und gewährleistet langfristige Zuverlässigkeit in rauen chemischen Umgebungen und Plasmaverarbeitungsanwendungen.

Präzise Dimensionskontrolle

Enge Toleranzen bei Ebenheit (≤10 μm/Zoll) und Parallelität (≤15 μm) garantieren eine gleichbleibende Leistung bei Präzisionsmontageanwendungen, wie z. B. der Sensorverpackung .

Richtlinien zur ordnungsgemäßen Handhabung und Installation

Oberflächenreinigung und -vorbereitung: Reinigen Sie beide polierten Oberflächen mit Isopropylalkohol und fusselfreien Tüchern in einer Reinraumumgebung.
Vorsichtsmaßnahmen bei der Handhabung: Verwenden Sie saubere Handschuhe und Saugwerkzeuge, um Fingerabdrücke und Oberflächenschäden zu vermeiden.
Montage und Montage: Verwenden Sie geeignete Wärmeleitmaterialien und achten Sie auf eine gleichmäßige Druckverteilung.
Integration des Wärmemanagements: Integration in Kühlsysteme unter Berücksichtigung eines verbesserten Wärmepfads.
Optische Ausrichtung: Verwenden Sie Präzisionsausrichtungsvorrichtungen für optische Anwendungen.
Leistungsüberprüfung: Überprüfen Sie die thermische Leistung, die elektrische Isolierung und die optischen Eigenschaften.

Anwendungsszenarien

Hochpräzise Elektronik- und Halbleiterfertigung

Dient als Premium-Substrate für hochpräzise elektronische Komponenten. Die Kombination aus hervorragender Wärmeableitung, elektrischer Isolierung und spiegelglatten Oberflächen verbessert die Komponentenleistung in HF-/Mikrowellenschaltungen, Leistungsverstärkern und Hochfrequenzmodulen erheblich. Ideal für HF-Schaltkreise und Mikrowellenkomponenten .

Fortschrittliche optische Systeme und Lasertechnologie

Wird in optischen Geräten verwendet, die ultraglatte Oberflächen für eine präzise Lichtinteraktion erfordern. Zu den Anwendungen gehören Laserdiodenhalterungen, optische Sensorplattformen, LED-Wärmeverteiler und präzise optische Montageoberflächen, bei denen Wärmemanagement und Oberflächenqualität für optoelektronische Anwendungen von entscheidender Bedeutung sind.

Leistungselektronik und Wärmemanagement

Integrale Komponenten in AMB-Keramiksubstratbaugruppen und Leistungselektronikmodulen. Hochglanzpolierte Oberflächen verbessern die Effizienz der thermischen Schnittstelle und bieten gleichzeitig eine elektrische Isolierung für IGBTs, Leistungswandler und Hochstrom-Schaltgeräte – ideal für Leistungsgeräte und mikroelektronische Hochleistungskomponenten .

Forschungs- und Laborausrüstung

Ideal für Ultrahochvakuumsysteme, wissenschaftliche Instrumente und Forschungsgeräte, bei denen in anspruchsvollen Versuchsumgebungen eine außergewöhnliche Oberflächengüte, thermische Stabilität und elektrische Isolierung erforderlich sind. Wird auch als ALUMINIUMNITRID-WAFER für Forschung und Entwicklung verwendet.

Luft- und Raumfahrt- und Verteidigungssysteme

Wird in Radarsystemen, in der Avionik und in der Militärelektronik eingesetzt, wo Zuverlässigkeit unter extremen Bedingungen, präzises Wärmemanagement und stabile dielektrische Eigenschaften für geschäftskritische Anwendungen unerlässlich sind. Im Allgemeinen als blanke Keramikplatten für die Montage integrierter Schaltkreise bezeichnet.

Vorteile für Kunden

Verbesserte optische Leistung: Hochglanzpolierte Oberflächen minimieren die Lichtstreuung und verbessern das Reflexionsvermögen.
Verbesserte Effizienz der thermischen Schnittstelle: Ultraglatte Oberflächen sorgen für optimalen Kontakt mit Kühlkörpern.
Erhöhte Produktzuverlässigkeit: Außergewöhnliche thermische und mechanische Stabilität verlängert die Lebensdauer der Komponenten.
Reduzierte Montagekosten: Die präzise Maßkontrolle minimiert den Bedarf an zusätzlichen Nachbearbeitungsvorgängen.
Designflexibilität: Kompatibel mit verschiedenen Verbindungs- und Metallisierungstechniken (Dickfilm, Dünnfilm).
Wettbewerbsvorteil: Überlegene Leistungsmerkmale sorgen für eine Marktdifferenzierung.

Zertifizierungen und Compliance

Puwei Ceramic hält die höchsten Qualitätsstandards mit der Zertifizierungsnummer ein: GXLH41023Q10642R0S . Unsere Produktionsstätte unterliegt strengen Qualitätskontrollprotokollen, einschließlich ISO 9001:2015-Zertifizierung, RoHS- und REACH-Konformität für Umweltsicherheit.

Zu den umfassenden Tests gehören eine 100-prozentige Sichtprüfung, die Messung der Oberflächenrauheit, die Überprüfung der Ebenheit mit optischen Interferometern, die Prüfung der Wärmeleitfähigkeit gemäß ASTM E1461 und die Überprüfung der dielektrischen Festigkeit gemäß den Normen IEC 60243.

Anpassungsoptionen

Puwei Ceramic ist auf OEM- und ODM-Dienstleistungen für doppelseitig polierte Aluminiumnitrid-Keramikscheiben spezialisiert, die auf spezifische Anforderungen in der Sensorverpackung und fortschrittlichen elektronischen Anwendungen zugeschnitten sind.

Dickenbereich: 0,2 mm bis 2,00 mm mit enger Toleranzkontrolle
Durchmesser und Abmessungen: Kundenspezifische Größen, einschließlich großformatiger Substrate bis zu 240 x 280 x 1 mm
Oberflächenbeschaffenheit: Verschiedene Poliergrade von Standardspiegel bis Superpolitur (Ra < 0,05 μm)
Maßtoleranzen: Maßgeschneiderte Toleranzpakete für kritische Anwendungen
Metallisierung: Kundenspezifische Metallbeschichtungen zum Hartlöten, Löten oder Drahtbonden – ideal für gedruckte Dickschichtschaltungen und Dickschicht-Hybrid-Mikroschaltungen
Kantenbearbeitung: Verschiedene Kantenbearbeitungsoptionen, einschließlich Abschrägung und Abrundung

⚙️ Teil des fortschrittlichen Keramikportfolios von Puwei: Mikroelektronikverpackung , Hybrid-Mikroschaltkreise , thermoelektrische Halbleitermodulplatten , KERAMIKKOMPONENTEN , Filmwiderstandselemente , Dickschichtwiderstand , Aluminiumoxid-Keramiksubstrat (Al2O3) und mehr.
