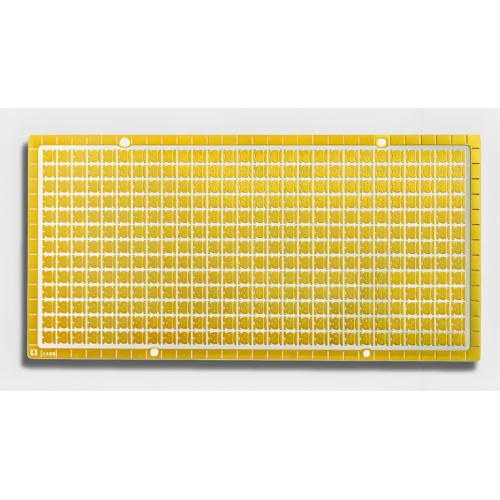

AlN-beschichtetes Kupfer-DBC-Substrat für thermoelektrische Hochleistungsmodule
Das AlN Coated Copper Direct Bonded Copper (DBC)-Substrat von Puwei ist eine erstklassige technische Lösung, die das Wärmemanagement in fortschrittlichen thermoelektrischen Modulen revolutionieren soll. Durch die Integration von hochreiner Aluminiumnitrid-Keramik (AlN) mit robusten Kupferschichten bietet dieses Substrat eine beispiellose Wärmeableitung und elektrische Isolierung, was es zu einer entscheidenden Komponente für anspruchsvolle Anwendungen in Leistungsgeräten, mikroelektronischen Verpackungen und hocheffizienten thermoelektrischen Halbleitermodulplatten macht. Es ist die ideale Grundlage für Anwendungen, die den Peltier-Effekt zur präzisen Kühlung oder Stromerzeugung nutzen.
Visuelle Produktdokumentation

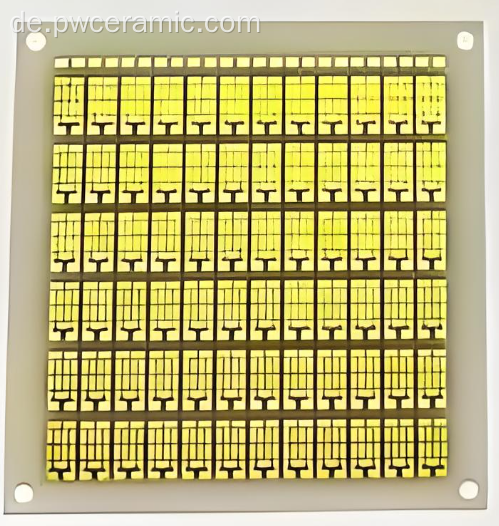

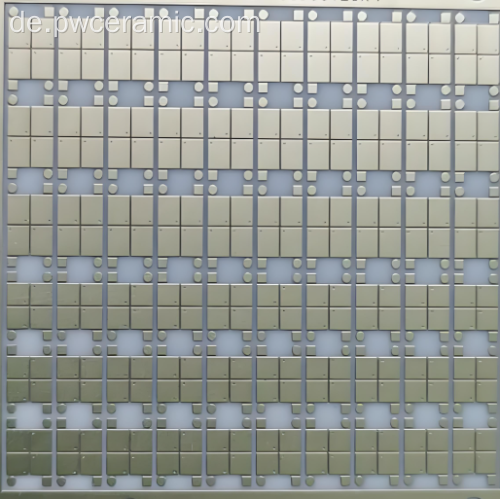

Optimiertes AlN-DBC-Substrat für verbesserte Leistung thermoelektrischer Module.

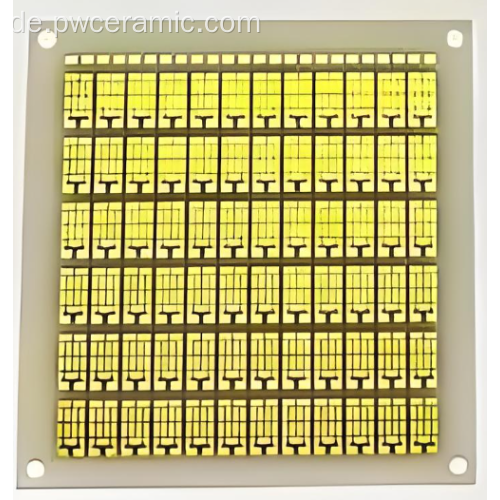

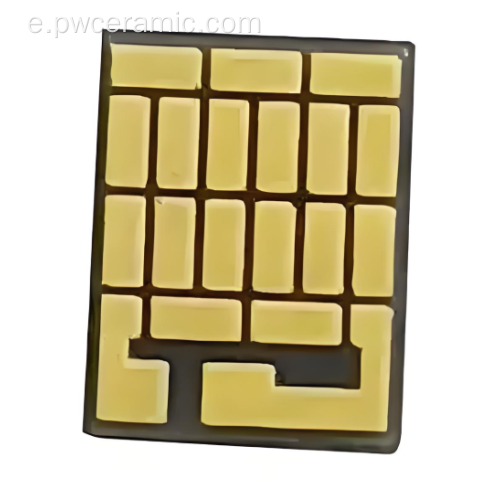

Zuverlässiger Wärmemanagementkern für thermoelektrische Kühlsysteme (TEC).
Umfassende Leistungsdaten gewährleisten fundierte Designentscheidungen
Technische Spezifikationen
Materialzusammensetzung: Hochreiner AlN-Keramikkern (Aluminiumnitrid), sauerstofffreier Kupferleiter mit hoher Leitfähigkeit, verbunden über die Direct Bonded Copper (DBC)-Technologie.
Wichtige Leistungskennzahlen: Wärmeleitfähigkeit 170–200 W/(m·K); Spannungsfestigkeit >2,5 kV; Schälfestigkeit ≥5,0 N/mm; Wärmeausdehnungskoeffizient (CTE) 4,5–5,5 ppm/K; Betriebstemperaturbereich -50°C bis +350°C.
Produktmerkmale und Funktionsprinzip
Dieses Substrat fungiert als Rückgrat eines thermoelektrischen Moduls. Wenn Strom durch die Halbleiterelemente fließt (unter Ausnutzung des Peltier-Effekts), wird Wärme von einer Seite zur anderen gepumpt. Die Kupferschichten unseres Substrats verteilen den Strom effizient und übertragen die Wärme, während die AlN-Keramik für eine wesentliche elektrische Isolierung und einen minimalen Wärmewiderstand sorgt und so die Effizienz der Energieumwandlung maximiert. Dieses Prinzip ist für thermoelektrische Module zur Stromerzeugung und Präzisionskühlsysteme von entscheidender Bedeutung.
Unterscheidungsvorteile
- Überlegene Wärme gegenüber Aluminiumoxid: AlN bietet eine 5–7-mal höhere Wärmeleitfähigkeit als Standard-Al₂O₃ und reduziert so Hotspots drastisch – ideal für mikroelektronische Hochleistungskomponenten und Laserdiodenkühlung.
- Robuste Schnittstelle: Der DBC-Prozess schafft eine metallurgische Verbindung, die eine Delaminierung in Umgebungen mit starken Vibrationen wie in der Automobilelektronik verhindert und eine langfristige Zuverlässigkeit bei elektronischen Verpackungen und Leistungsgeräten gewährleistet.
- Hochfrequenz-Eignung: Aufgrund der hervorragenden dielektrischen Eigenschaften eignet es sich für Hochfrequenzmodule, Mikrowellenanwendungen und HF-Schaltkreise.
- Chemische Inertheit: Beständig gegen Oxidation und Korrosion und gewährleistet Stabilität in rauen Umgebungen für optoelektronische Anwendungen und Sensorverpackungen.
- Designflexibilität: Unterstützt komplexe Strukturierung für Dickschicht-Hybrid-Mikroschaltungen und Mikrowellenkomponenten.
Integrationsleitfaden: Wichtige Schritte für die thermoelektrische Montage
- Design und Layout: Legen Sie die Substratabmessungen und das Kupfermuster fest, damit sie zu Ihrer thermoelektrischen Elementanordnung und Ihrem Kühlkörper passen, und nutzen Sie dabei unsere Möglichkeiten für kundenspezifische blanke Keramikplatten.
- Oberflächenvorbereitung: Reinigen Sie die Kupferpads mit IPA, um eine optimale Lötbarkeit für die Komponentenbefestigung sicherzustellen.
- Elementbefestigung: Platzieren Sie die thermoelektrischen P/N-Pellets mit Lötpaste oder Epoxidharz präzise auf den Pads.
- Verbindung: Bilden Sie elektrische Reihenverbindungen zwischen Elementen durch Drahtbonden oder Löten.
- Wärmeschnittstelle: Tragen Sie TIM auf und befestigen Sie Kühlkörper auf beiden Seiten, um den Wärmepfad zu vervollständigen.
- Validierung: Test auf thermisches Delta, elektrischen Widerstand und Isolationsintegrität vor der Systemintegration.
Primäre Anwendungsszenarien
Präzise Temperaturregelung
Medizinische Diagnosegeräte, Laborinstrumente und CCD-Kühlung, bei denen Stabilität für Sensorgehäuse und integrierte Schaltkreise von entscheidender Bedeutung ist.
Energiegewinnung und Stromerzeugung
Umwandlung von Abwärme aus Autoabgasen oder Industrieprozessen in nutzbaren Strom mithilfe thermoelektrischer Module zur Stromerzeugung.
Fortschrittliches elektronisches Wärmemanagement
Thermische Stabilisierung für Hochleistungslaserdioden, HF-Verstärker (Mikrowellenkomponenten) und mikroelektronische Hochleistungskomponenten.
Automobil & Luft- und Raumfahrt
Das Batterie-Wärmemanagement in Elektrofahrzeugen, die Sitzklimatisierung und die Kühlung der Avionik erfordern höchste Zuverlässigkeit unter Verwendung von Isolierelementen und Leistungsgeräten.
Weitere Anwendungen umfassen faseroptische Kommunikationsgeräte, Automobilelektronikmodule, Hochfrequenz-Mikrowellensysteme und die LED-Industrie, wobei die hohe Wärmeleitfähigkeit des Substrats für Laserdioden-Kühlkörper und Keramiksubstrate für die Automobilindustrie genutzt wird.
Kernvorteile und Qualitätssicherung
Warum sollten Sie sich für unser AlN-DBC-Substrat entscheiden?
- Maximierte Moduleffizienz: Die außergewöhnliche Wärmeleitfähigkeit sorgt für eine schnelle Wärmeübertragung und verbessert den Leistungskoeffizienten (COP) Ihrer thermoelektrischen Systeme erheblich.
- Unübertroffene Zuverlässigkeit: Überragende Schälfestigkeit (≥5,0 N/mm) und ein großer Betriebstemperaturbereich garantieren eine langfristige Haltbarkeit bei Temperaturwechsel und mechanischer Belastung – unerlässlich für Mikroelektronikgehäuse und IGBT-Module.
- Designfreiheit für Innovation: Unterstützt kundenspezifische Größen, komplexe Schaltungsmuster und großformatige Abmessungen und ermöglicht Designs der nächsten Generation in hybriden Mikroschaltungen und Leistungselektronik.
- Risikominderung und Qualitätssicherung: Hergestellt nach ISO 9001-Standards mit vollständiger RoHS/REACH-Konformität, wodurch weltweite Akzeptanz und konsistente Leistung für kritische integrierte Schaltkreise und Sensorgehäuse gewährleistet werden.
Zertifizierungen und Compliance
Jedes AlN-DBC-Substrat von Puwei wird unter einem strengen Qualitätsmanagementsystem hergestellt, das nach ISO 9001 zertifiziert ist. Alle Materialien und Prozesse entsprechen den RoHS- und REACH-Richtlinien und gewährleisten so Umweltsicherheit und globale Marktakzeptanz. Unsere vertikale Integration von der Materialauswahl bis zur Präzisionsbearbeitung garantiert Rückverfolgbarkeit und Konsistenz und liefert Ihnen ein zuverlässiges Keramiksubstrat, das für die Montage mit hoher Ausbeute bereit ist.
