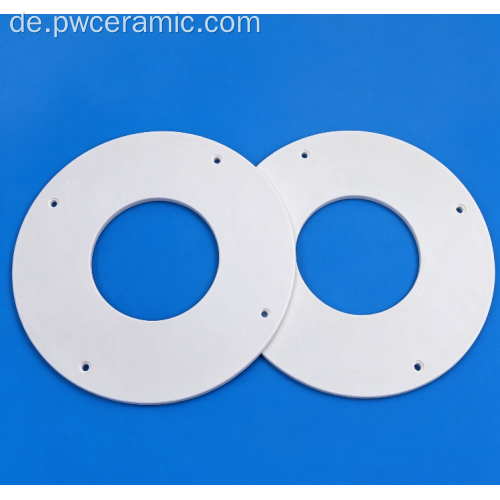

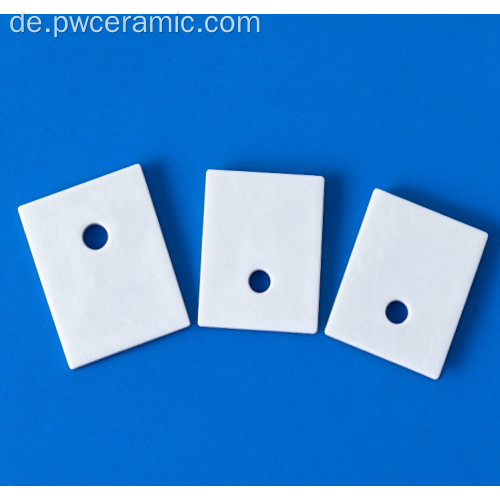

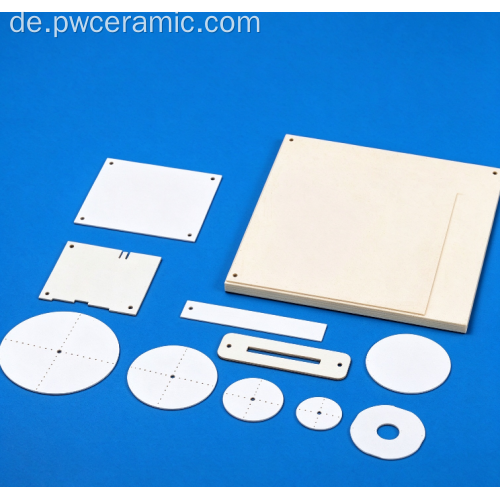

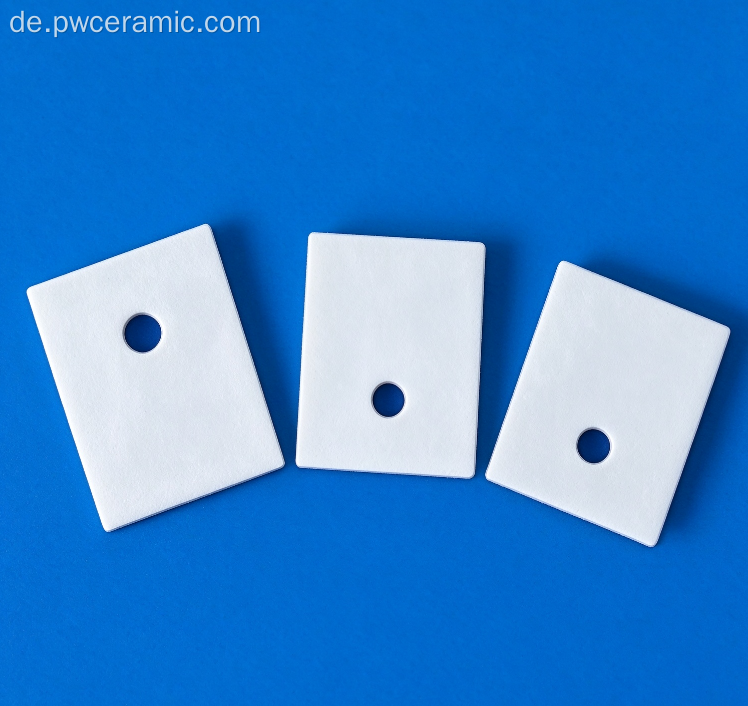

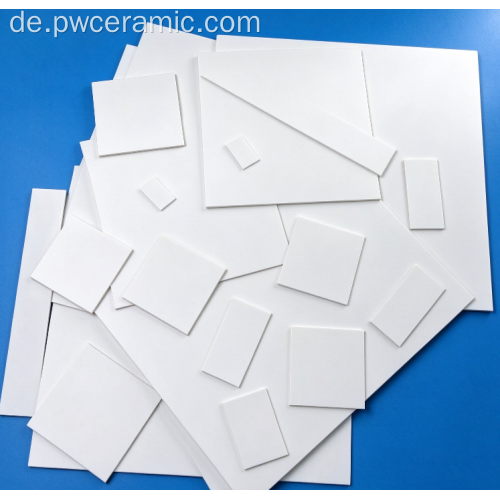

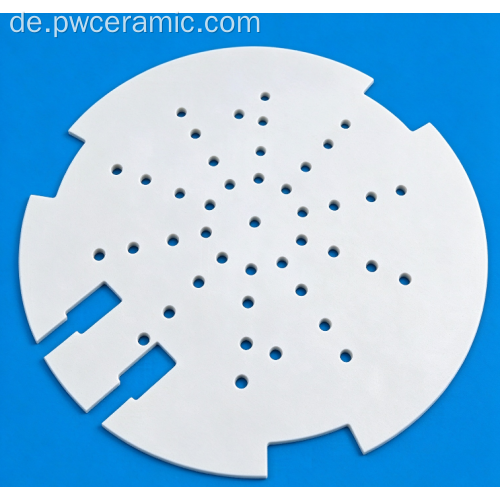

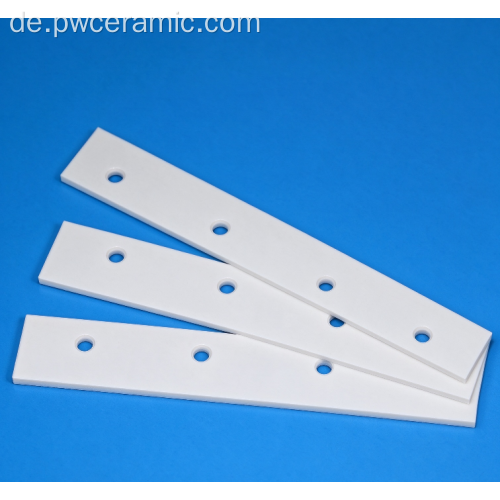

96 % Aluminiumoxid-Keramikplatte: Präzisionsisolationssubstrat für die Leistungselektronik
Puwei 96 % Aluminiumoxid-Keramikplatte ist ein hochreines Aluminiumoxid-Keramiksubstrat , das für elektrische Isolierung, Wärmemanagement und Dimensionsstabilität in der Leistungselektronik, Dickschichtschaltungen und LED-Modulen entwickelt wurde. Als direkter Hersteller liefern wir kundenspezifische Präzisions-Aluminiumoxid-Keramikplatten mit einer Dicke von 0,25–1,5 mm mit Laser-Dicing-, Polier- und Metallisierungsoptionen.
Produktübersicht
Diese Keramikplatte aus 96 % Aluminiumoxid kombiniert eine hohe Durchschlagsfestigkeit (>10 kV/mm) mit einer Wärmeleitfähigkeit von 24–28 W/(m·K) und ist damit eine zuverlässige elektrische Isolierkeramikplatte für IGBT-Module, Leistungswandler und Heizelemente. Jede Aluminiumoxid-Isolierplatte wird vor dem Versand auf Ebenheit, Dickentoleranz und Oberflächenfehler geprüft.
Technische Spezifikationen
- Material: 96 % Al₂O₃, weiß/elfenbeinfarben, Dichte ≥3,70 g/cm³
- Biegefestigkeit: >400 MPa; Dielektrizitätskonstante 9,3 (1 MHz)
- Wärmeleitfähigkeit: 24–28 W/(m·K); max. Betriebstemperatur 1.400 °C
- Oberflächenrauheit: im gebrannten oder polierten Zustand Ra 0,2–0,6 μm
- Abmessungen: benutzerdefiniert; Dicke 0,25–1,5 mm; Verzug <0,25 %
Produktmerkmale und Vorteile
- Hervorragende elektrische Isolierung – stabile Durchbruchspannung für Hochspannungsstromkreise.
- Hohe Temperaturbeständigkeit – zuverlässige Leistung bis 1.400 °C.
- Gute Wärmeleitfähigkeit – verteilt die Wärme besser als herkömmliche Isolatoren.
- Verschleiß- und Chemikalienbeständigkeit – lange Lebensdauer in rauen Umgebungen.
- Geringe Verformung (<0,25 %) – unterstützt den Feinliniendruck und die Chip-Befestigung.
- Kundenspezifische Bearbeitung – Laserritzen, Würfeln, Bohren und Metallisieren.
So verwenden Sie dieses Produkt
- Bestätigen Sie die dielektrischen, thermischen und Dickenanforderungen für Ihr Design.
- Senden Sie eine Zeichnung oder geben Sie die Abmessungen für einen benutzerdefinierten Aluminiumoxid-Keramikwafer an.
- Muster und Oberflächenbeschaffenheit genehmigen (wie gebrannt oder poliert).
- Je nach Bedarf durch Die-Attach, Löten oder Hartlöten zusammenbauen.
- Überprüfen Sie die Isolierung und thermische Leistung Ihres Moduls.
Anwendungsszenarien
- Elektronische Schaltkreissubstrate und Leistungselektronikmodule
- Dickschicht-Hybridschaltungen und Dünnschichtschaltungen
- LED-Substrate und Halbleiterausrüstungskomponenten
- Isolierplatten für Elektrogeräte, Heizelemente und Keramikheizungen
- Sensorsubstrate, Hochspannungsisolationskomponenten und Lötvorrichtungen
Jedes kundenspezifische Aluminiumoxid-Keramiksubstrat kann an die Grundfläche Ihres Moduls angepasst werden, wodurch Montageschritte reduziert und die Wärmeverteilung verbessert werden.
Wert für Käufer
Wenn Sie Puwei als Ihren Lieferanten für Aluminiumoxid-Keramiksubstrate wählen, senken Sie die Gesamtkosten durch weniger Montageschritte, stabile Chargenqualität und kurze Lieferzeiten (15–20 Tage außerhalb der Saison). Die monatliche Kapazität erreicht 200.000 Stück und unterstützt sowohl Prototyping als auch Großaufträge.
Zertifizierungen und Compliance
Die Fertigung folgt dem Qualitätsmanagement ISO9001. Die Inspektion umfasst Ebenheit, Dickentoleranz und dielektrischen Durchschlag bei jedem Los.
Anpassungsoptionen
- Kundenspezifische Abmessungen, Dicke und Umrisse (CNC-Fräsen, Laserschneiden)
- Oberflächenbeschaffenheit: wie gebrannt, feingeschliffen oder beidseitig poliert
- Metallisierung: Mo-Mn, DBC/DPC-Koordination, Gold- oder Kupferbeschichtung
- Durchgangslöcher und Durchkontaktierungsmuster für elektrische Verbindungen
Produktionsprozess
- Pulvervorbereitung und Bandguss
- Laminieren und Präzisionsschneiden
- Hochtemperatursintern mit Verzugskontrolle
- Läppen, Polieren und Laserbearbeitung
- 100 % Inspektion und Exportverpackung
Kundenstimmen
„Die 96-prozentigen Aluminiumoxidplatten von Puwei kamen flach und gleichmäßig an, was die Fehlstellenquote beim Die-Attach verringerte.“ — Energiemodulingenieur, Deutschland
„Maßgeschneiderte Abmessungen und schnelle Muster halfen uns, das Substrat schnell zu qualifizieren.“ — Käufer von LED-Modulen, USA
FAQ
- Über welche Zertifizierungen verfügen Sie?
- ISO9001.
- Implementieren Sie ein Qualitätsmanagementsystem?
- Ja. Jede Phase der Massenproduktion wird gemäß festgelegten Verfahren und Standards überwacht.
- Kann ich vor der Bestellung Muster erhalten?
- Ja, bis zu 3 kostenlose Muster; Speditionsabholung über Ihr Kurierkonto.
- Sind Sie Hersteller oder Handelsunternehmen?
- Hersteller.
- Welche Zahlungsmethoden akzeptieren Sie?
- T/T, D/P, Western Union und L/C.
- Wie erhalte ich aktuelle Preise?
- Schicken Sie uns Ihre Anforderungen per E-Mail oder rufen Sie uns an. Wir antworten innerhalb von 24 Stunden.
