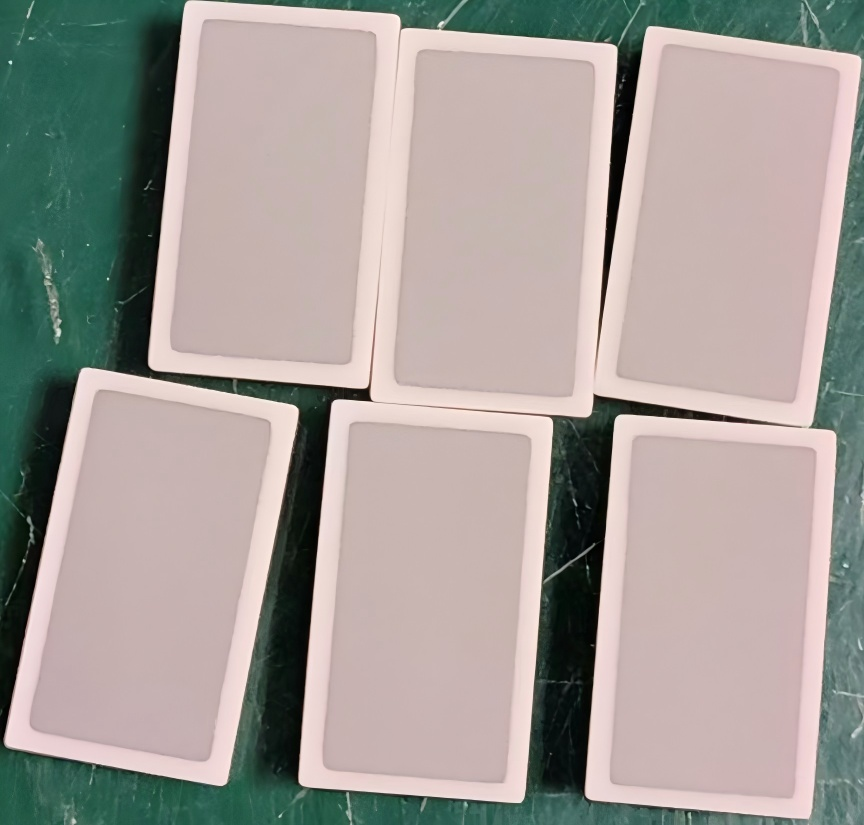

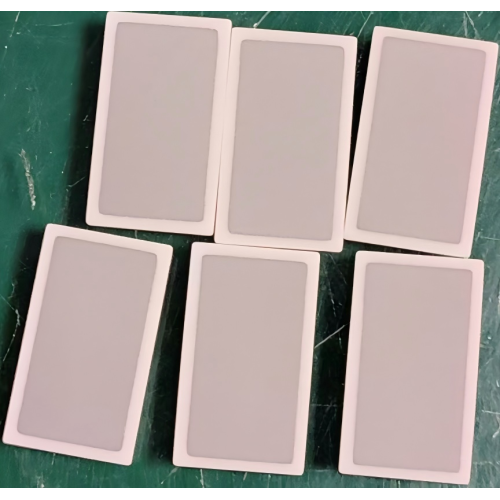

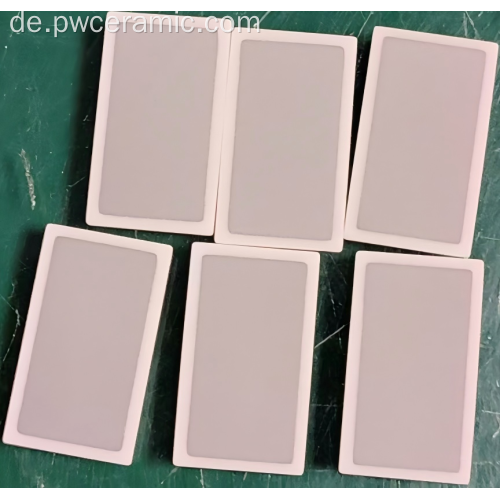

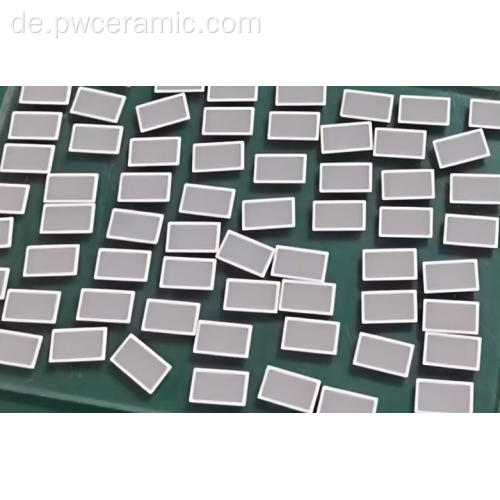

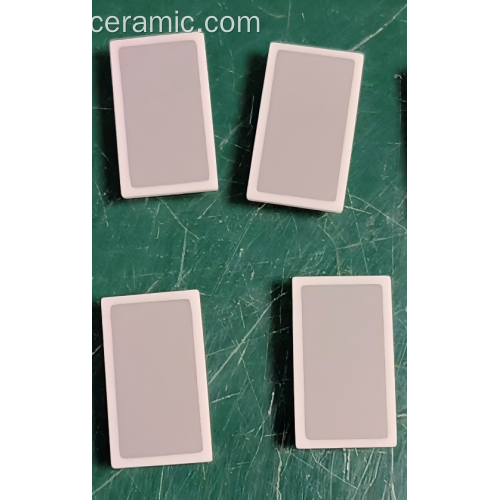

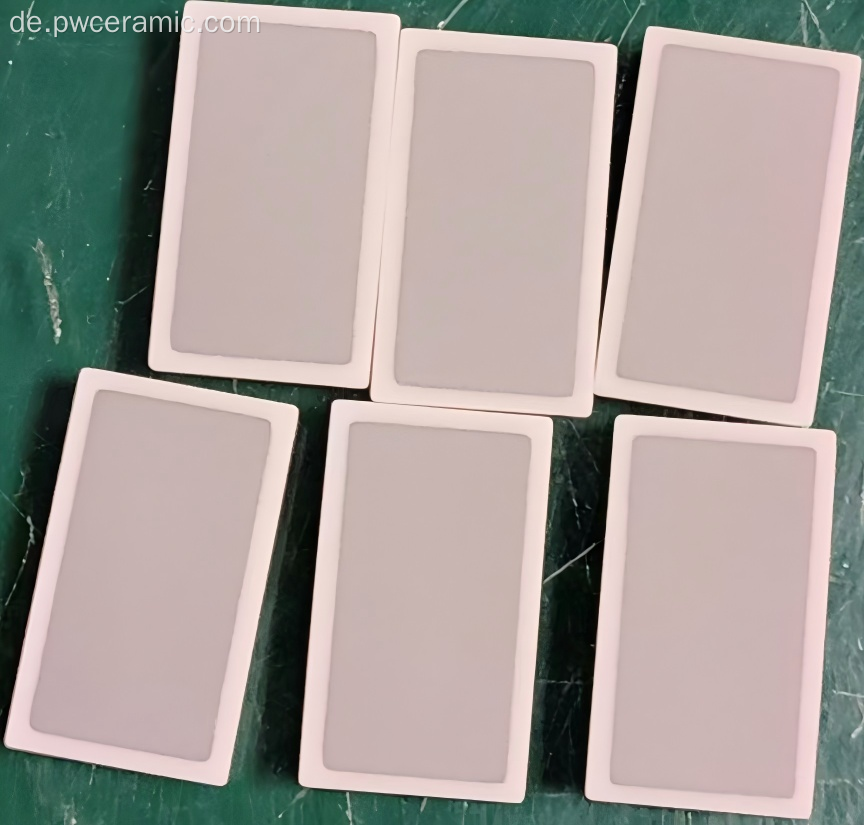

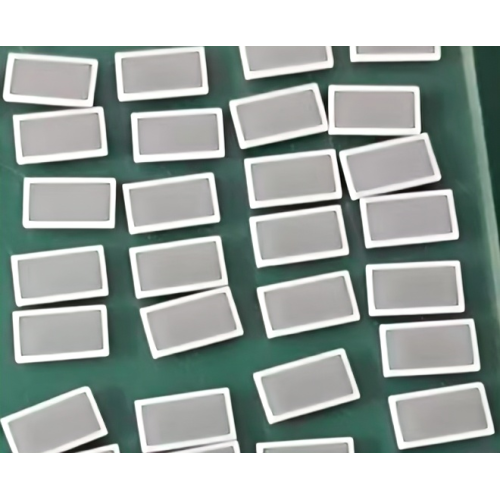

Aluminiumoxid-Keramik-Molybdän-Mangan-metallisiertes Substrat

Aluminiumoxid-Keramik-Molybdän-Mangan-metallisiertes Substrat

$5
≥50 Piece/Pieces

Kontaktieren jetzt

Zahlungsart: T/T
Incoterm: FOB,CIF,EXW
Minimum der Bestellmenge: 50 Piece/Pieces
Transport: Ocean,Air,Express
Hafen: Shanghai,Beijing,Xi’an

Beschreibung

Produkteigenschaften

Marke: Puwei-Keramik

Herkunftsort: China

MO-MN-Substrat: Aluminina -Keramikmolybdän -Mangan -Substrat

Verpackung & Lieferung

Verkaufseinheiten:	Piece/Pieces
Pakettyp:	Keramiksubstrate werden in Kartons mit Kunststoffeinlage verpackt, um Kratzer und Feuchtigkeit zu verhindern. Stabile Kartons werden auf Paletten gestapelt und mit Spanngurten oder Schrumpffolie gesichert. Dies gewährleistet Stabilität, einfache Handhabun
Bildbeispiel:

Lieferfähigkeit & Zusatzinformationen

Verpakung: Keramiksubstrate werden in Kartons mit Kunststoffeinlage verpackt, um Kratzer und Feuchtigkeit zu verhindern. Stabile Kartons werden auf Paletten gestapelt und mit Spanngurten oder Schrumpffolie gesichert. Dies gewährleistet Stabilität, einfache Handhabun

Produktivität: 1000000

Transport: Ocean,Air,Express

Ort Von Zukunft: China

Unterstützung über: The annual output of ceramic substrate products is 1 million pieces.

Zertifikate : GXLH41023Q10642R0S

Hafen: Shanghai,Beijing,Xi’an

Zahlungsart: T/T

Incoterm: FOB,CIF,EXW

Produktbeschreibung

Aluminiumoxid-Keramik-Molybdän-Mangan-(Mo-Mn)-metallisiertes Substrat | Zuverlässige thermische und elektrische Lösung

Produktübersicht

Das metallisierte Aluminiumoxid-Keramik-Molybdän-Mangan-Substrat (Mo-Mn) von Puwei ist eine branchenerprobte Lösung für fortschrittliche elektronische Verpackungen und mikroelektronische Verpackungen . Es kombiniert meisterhaft die hervorragenden dielektrischen Eigenschaften von hochreinem Aluminiumoxid mit der robusten Bindungsstärke der traditionellen Molybdän-Mangan-Metallisierung. Dieses Substrat wurde entwickelt, um ein hervorragendes Wärmemanagement, eine hervorragende elektrische Isolierung und mechanische Zuverlässigkeit zu bieten, was es zu einer unverzichtbaren Komponente für anspruchsvolle Leistungsgeräte und Hochfrequenzmodule macht.

 Kernwert für Ingenieure und Käufer: Risikominderung: Jahrzehntelang validierte Leistung in rauen Umgebungen.
 Kostengünstige Leistung: Optimales Preis-Leistungs-Verhältnis im Vergleich zu Premium-Alternativen.
 Designfreiheit: Hervorragende Basis für Dickschicht-Hybrid-Mikroschaltungen und komplexe Baugruppen.
 Versorgungsstabilität: Hohe Produktionskapazitäten gewährleisten eine konstante Versorgung.

Technische Spezifikationen und Eigenschaften

Puwei High-quality Mo-Mn metalized alumina substrate for electronic packaging

Material- und thermische Eigenschaften

Basismaterial: Hochreine Aluminiumoxidkeramik (Al2O3, 96 % bis 99,6 %). Metallisierung: Molybdän-Mangan-System (Mo-Mn). Wärmeleitfähigkeit: 20–30 W/(m·K), wodurch die Wärme von mikroelektronischen Hochleistungskomponenten effektiv abgeleitet wird. Wärmeausdehnungskoeffizient (CTE): 6,5–7,5 ppm/°C, passend zu kritischen Materialien.

Elektrische und isolierende Eigenschaften

Dielektrizitätskonstante (1 MHz): 9,0–9,8. Spannungsfestigkeit: >10 kV/mm. Volumenwiderstand: >10¹⁴ Ω·cm, sorgt für außergewöhnliche Isolierung. Diese Eigenschaften sind für Isolationselemente in HF-Schaltkreisen und Hochspannungsanwendungen von entscheidender Bedeutung.

Mechanische Festigkeit

Biegefestigkeit: >300 MPa. Haftfestigkeit (Mo-Mn zu Aluminiumoxid): >70 MPa, garantiert Integrität bei Temperaturwechsel. Härte: HV 1500, bietet Haltbarkeit für blanke Keramikplatten, die in Endmontagen verwendet werden.

Hauptmerkmale und Wettbewerbsvorteile

Bewährte Wärmemanagementlösung

Die Wärmeleitfähigkeit des Substrats (20–30 W/(m·K)) leitet die Wärme zuverlässig von den Kernkomponenten ab und sorgt so für Stabilität und Langlebigkeit in Leistungsgeräten und thermoelektrischen Modulen .

Hervorragende elektrische Isolierung

Mit einem extrem hohen spezifischen Volumenwiderstand und einer dielektrischen Festigkeit verhindert es Stromlecks und Übersprechen, was für die Signalintegrität in Mikrowellenkomponenten und integrierten Schaltkreisen von entscheidender Bedeutung ist.

Robuste und zuverlässige Metallisierung

Die Mo-Mn-Schicht geht eine chemische Bindung mit dem Aluminiumoxid ein, was zu einer außergewöhnlichen Haftung (>70 MPa) führt, die wiederholten Temperaturschocks und mechanischer Beanspruchung standhält und viele Dünnschichtlösungen übertrifft.

Vielseitige Anwendungsplattform

Dient als ideale Grundlage für Dickschicht- Widerstandsnetzwerke, Sensorgehäuse und Hybrid-Mikroschaltungen und bietet eine kostengünstige Alternative zu teureren Keramiksubstraten.

Integrations- und Montageunterstützung

Puwei bietet umfassende Unterstützung bei der Integration unserer Substrate in Ihre Produktion. Unsere typische Prozesszusammenarbeit umfasst:

Design- und Spezifikationsüberprüfung: Unsere Ingenieure arbeiten mit Ihnen zusammen, um Substratspezifikationen und Metallisierungsmuster festzulegen.
Anleitung zur Oberflächenvorbereitung: Anleitung zur optimalen Reinigung, um eine perfekte Verklebung sicherzustellen.
Komponentenbefestigung: Kompatibel mit Standard-Löt-Reflow- und Epoxid-Die-Attach-Prozessen.
Verbindung: Geeignet für Gold- und Aluminiumdrahtbonden auf metallisierten Oberflächen.
Testprotokolle: Wir bieten Anleitung zur Leistungsvalidierung, einschließlich thermischer, elektrischer und mechanischer Tests.

Primäre Anwendungsszenarien

Leistungselektronik und Energieumwandlung

Wird in IGBT- Modulen, Leistungswandlern, Motorantrieben und USV-Systemen verwendet, bei denen eine hohe Isolierung und Wärmeableitung für mikroelektronische Hochleistungskomponenten unerlässlich sind.

HF-, Mikrowellen- und Kommunikationssysteme

Aufgrund der stabilen dielektrischen Eigenschaften und des geringen Verlusts bei hohen Frequenzen unverzichtbar für Hochfrequenzmodule , HF-Leistungsverstärker, Filter und Antennensysteme.

Fortschrittliche Mikroelektronik und Sensoren

Das Substrat der Wahl für Dickschicht-Hybrid-Mikroschaltungen , mikroelektronische Verpackungen , Laserdiodenhalterungen und hochzuverlässige Sensorverpackungen .

Anpassungs- und Fertigungsmöglichkeiten

Puwei ist darauf spezialisiert, Substrate genau auf Ihre Bedürfnisse zuzuschneiden und unterstützt sowohl OEM- als auch ODM-Projekte.

Puwei Precision Mo-Mn metalized substrate manufacturing and custom patterns

Geometrische Flexibilität

Wir produzieren Standardstärken von 0,2 mm bis 2,0 mm und können kundenspezifische Abmessungen, einschließlich Großformate bis zu 240 mm x 280 mm, mit strenger Toleranzkontrolle herstellen.

Metallisierungsdesign

Kundenspezifische Schaltkreismuster, mehrschichtige Metallisierung und verschiedene Oberflächenveredelungen sind verfügbar, um die spezifischen Anforderungen Ihres Montageprozesses für integrierte Schaltkreise oder Mikrowellenanwendungen zu erfüllen.

Präzisionsfertigung und Qualitätssicherung

Unser vertikal kontrollierter Prozess gewährleistet Konsistenz und Zuverlässigkeit:

Präzisionsformung: Trockenpressen hochreiner Aluminiumoxidpulver.
Hochtemperatursintern: Erreichen der gewünschten Dichte und mechanischen Eigenschaften.
Kontrollierte Metallisierung: Präzises Auftragen und Brennen von Mo-Mn-Paste in reduzierender Atmosphäre.
Strenge QC-Tests: Jede Charge wird einer elektrischen, Haftungs- und Maßprüfung unterzogen.

Zertifizierungen und Compliance

Unser Qualitätsanspruch wird durch ein nach ISO 9001:2015 zertifiziertes Qualitätsmanagementsystem untermauert. Unsere Materialien und Prozesse entsprechen den RoHS- Richtlinien und die vollständige Rückverfolgbarkeit der Materialien ist gewährleistet.

Häufig gestellte Fragen (FAQ)

Was sind die Hauptvorteile der Mo-Mn-Metallisierung gegenüber Direct Bonded Copper (DBC)?

Mo-Mn bietet eine hervorragende Hochtemperaturstabilität und eine stärkere Keramik-Metall-Haftung, was es zuverlässiger für Anwendungen mit extremen Temperaturwechseln macht. Für viele Stromversorgungs- und Hybrid-Mikroschaltungsanwendungen ist es oft eine kostengünstigere Lösung.

Ist dieses Substrat für Hochfrequenzanwendungen über 10 GHz geeignet?

Ja. Die stabile Dielektrizitätskonstante (9,0–9,8) und der niedrige Verlustfaktor unseres Aluminiumoxidsubstrats machen es zu einer ausgezeichneten Wahl für Mikrowellenkomponenten und Hochfrequenzmodule bis weit in den GHz-Bereich hinein.

Welchen Grad an Individualisierung bieten Sie für Metallisierungsmuster an?

Wir bieten vollständige Anpassung an. Sie können die Zeichnung für das Schaltkreismuster bereitstellen, und wir können es mit hoher Präzision produzieren, einschließlich komplexer Mehrschichtdesigns für fortschrittliche Dickschicht-gedruckte Schaltkreisanwendungen .

Wie stellt Puwei die Konsistenz von Charge zu Charge sicher?

Durch strenge Prozesskontrolle im Rahmen unseres ISO 9001-Systems, von der Rohstoffqualifikation über Sinterprofile bis hin zur Endkontrolle. Wir liefern wichtige Leistungsdaten mit Chargen, um die Konsistenz zu überprüfen.
